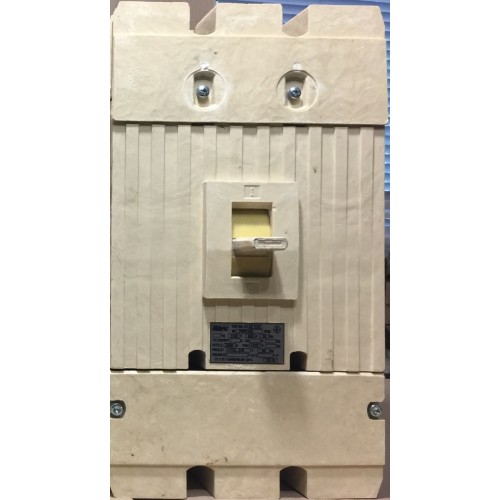

А3791 АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ

Автоматические выключатели А3791, ВА3791 предназначены для проведения тока в нормальном режиме и для избирательной защиты при коротких замыканиях, перегрузках недопустимой продолжительности и недопустимых снижениях напряжения, а также для нечастых (до 30 раз в сутки) оперативных отключений электрических цепей с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц.

Выключатели А3791 выпускаются в стационарном исполнении - переднего, заднего, комбинированного подключений и в выдвижном исполнении. Выключатели могут оснащаться независимым расцепителем, расцепителем нулевого напряжения, свободными контактами, электромагнитным приводом, ручным дистанционным приводом (в выдвижном исполнении).

Изготавливаются такие климатические исполнения

• для умеренного климата- А3791БУ3
• для холодного климата- А3791БХЛ3
• для тропического климата- А3791БТ3
• для речного транспорта- А3791БР
• шахтное исполнение- А3791УУ5, А3791У05, А3791УО5

Технические характеристики выключателей

1. Номинальный ток, А 630, ВА3790Б до 800А

2. Категория применения А.

3. Число полюсов 2.

4. Уставки по току срабатывания электромагнитных расцепителей, А 2400; 3800; 4200; 5400; 6300.

5. Номинальная рабочая наибольшая отключающая способность, кА:

- при номинальном напряжении 380В- 56.

- при номинальном напряжении 660В- 27.

- при номинальном напряжении =440В- 110.

6. Износостойкость выключателей:

- общее количество циклов ВО 12000.

- количество циклов ВО под нагрузкой 8000.

7. Габаритные размеры (ширина х высота х глубина), мм 225х400х160.

8. Масса (стационарное исполнение), не более 18,0 кг. С электромагнитным приводом 23,0 кг
