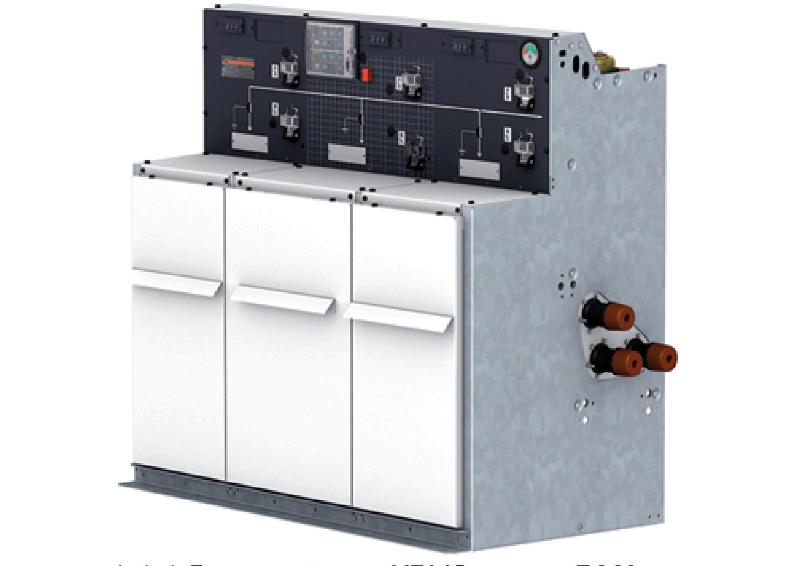

Компактное распределительное устройство 6, 10, 20 кВ RM6

Назначение

RM6 — компактное устройство, предназначенное для установки в радиальных, магистральных и петлевых распределительных сетях 6, 10, 20 кВ, выполняющее функции присоединения, питания и защиты одного или двух распределительных трансформаторов мощностью до 3 000 кВА с помощью комбинации выключателя нагрузки и плавких предохранителей или силового выключателя с защитой. Коммутационные аппараты и сборные шины расположены в герметичном корпусе, заполненном элегазом и «запаянном» на весь срок службы.

RM6 также предназначено для установки в сетевых пунктах с целью повышения надежности электроснабжения потребителей.

RM6 позволяет организовать сетевой пункт на 2, 3 или 4 направления:

  • с защитой линии выключателем 630 А;
  • с коммутацией линии выключателем нагрузки;
  • со встроенным источником питания для устройств телеуправления.

Конструкция

RM6 — малогабаритное распредустройство, состоящее из 1- 4 встроенных функциональных блоков.

Этот полностью изолированный моноблок состоит из:

  • герметичного корпуса из нержавеющей стали, «запаянного» на весь срок службы, внутрь которого помещены все активные части, выключатели нагрузки, заземляющие разъединители, комбинация выключателя нагрузки с плавкими предохранителями или выключатель;
  • от одного до четырех кабельных отсеков с адаптерами для подключения к сети или к трансформатору;
  • отсека вторичных цепей;
  • отсека привода;
  • отсека плавких предохранителей, используемых в комбинации с выключателями нагрузки.

Технические характеристики

Технические характеристики RM6 соответствуют требованиям МЭК, предъявляемым к системам под давлением, «запаянным» на весь срок службы.

Выключатели нагрузки и заземляющие разъединители отвечают всем требованиям эксплуатации:

    • Герметичность

Корпус заполнен элегазом с избыточным давлением 0,2 бар. После заполнения он «запаивается» на заводе-изготовителе. Каждый аппарат RM6 подвергается тщательной проверке на герметичность, что гарантирует срок службы не менее 30 лет. Никакого обслуживания RM6 в течение указанного срока не требуется.

    • Выключатель нагрузки

Гашение элетрической дуги осуществляется на основе принципа автодутья в элегазе.

    • Выключатель

Гашение электрической дуги осуществляется методом вращающейся дуги и автокомпрессии в элегазе, что позволяет отключать любые токи, в том числе токи короткого замыкания.
