Кабельные эстакады

Кабельной эстакадой называется надземное или наземное открытое горизонтальное или наклонное протяженное кабельное сооружение. Кабельная эстакада может быть проходной или непроходной. Сооружают два вида кабельных эстакад:

• непроходная (с возможностью обслуживания со специально оборудованного автомобиля) и

• проходная — с площадками обслуживания. Оба вида эстакад предусматривают прокладку более 20 условных кабелей.

Кабельной галереей называется надземное или наземное закрытое полностью или частично (например, без боковых стен) горизонтальное или наклонное протяженное проходное кабельное сооружение. Сооружают три вида кабельных галерей: односторонняя — на 27 условных кабелей; двусторонняя — на 54; трехстенная — на 108 условных кабелей (рис. 1).

Кабельные эстакады и галереи применяют для прокладки силовых кабелей, идущих в одном направлении, в них прокладывают межцеховые электрические сети до 35 кВ. Под условными кабелями подразумевают силовые медные кабели сечением 3x240 мм2, поэтому при прокладке кабелей других сечений емкость сооружений может измениться. Сейчас непроходные эстакады стали использовать для прокладки кабеля с изоляцией из сшитого полиэтилена классом напряжения 110 кВ и выше, для питания подстанционных сооружений крупных промышленных предприятий.

Непроходные эстакады сооружают из железобетона или металла. Проходные эстакады и все виды галерей выполняют трех типов: железобетонные, металлические и комбинированные. Последние одновременно имеют железобетонные и металлические конструкции. Наружные кабельные эстакады и галереи должны иметь основные несущие строительные конструкции (колонны, балки) из железобетона с пределом огнестойкости не менее 0,75 ч или из стального проката с пределом огнестойкости не менее 0,25 ч. Все металлические конструкции рассматриваемых кабельных сооружений в зависимости от среды, в которой они эксплуатируются, имеют соответствующее противокоррозионное или химически стойкое покрытие.

Наряду со специальными, предназначенными только для прокладки кабелей, эстакады бывают технологическими, на которых осуществляется совместное размещение (на разных уровнях) технологических трубопроводов и кабелей. При этом кабели прокладывают по возможности со стороны трубопроводов с негорючими веществами, а также ниже или выше трубопроводов в зависимости от плотности паров или газов в них.

Кабельные эстакады и галереи.

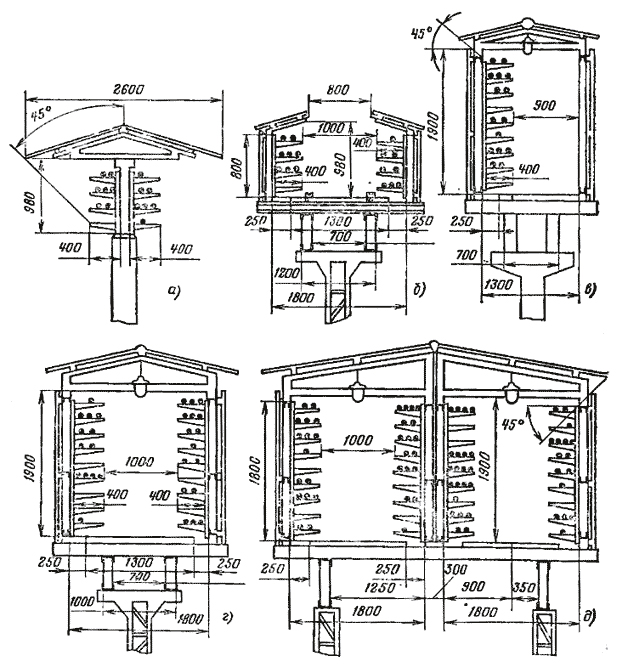

Рис. 1. Кабельные эстакады и галереи:

а — непроходная эстакада; 6 — проходная эстакада; в — односторонняя галерея; г — двусторонняя галерея; в — трехстенная комбинированная галерея

Все типы эстакад и галерей располагают на колоннах от 6 до 12 м. На переходах и поворотах трасс иногда выполняют нестандартные пролеты. Основная высота сооружения эстакад и галерей составляет 5 м от полотна автодороги. На территориях, где отсутствуют пересечения с дорогами или их число невелико, принимают высоту от планировочной отметки земли 2,5 м с переходами в местах пересечения с дорогами на другую высоту.
На переходах в проходных сооружениях выполняют пандус с уклоном не более 15°. Как исключение, устраивают лестницы с уклоном 1:1. При параллельном расположении и в местах пересечения кабельных эстакад и галерей с другими инженерными сооружениями наименьшие расстояния принимают в соответствии с данными, приведенными в табл. 1. Пересечение этих сооружений, кроме того, осуществляют под углом не менее 30°.Кабельныеэстакады и галереи отделяют от других помещений и соседних кабельных сооружений несгораемыми перегородками.
