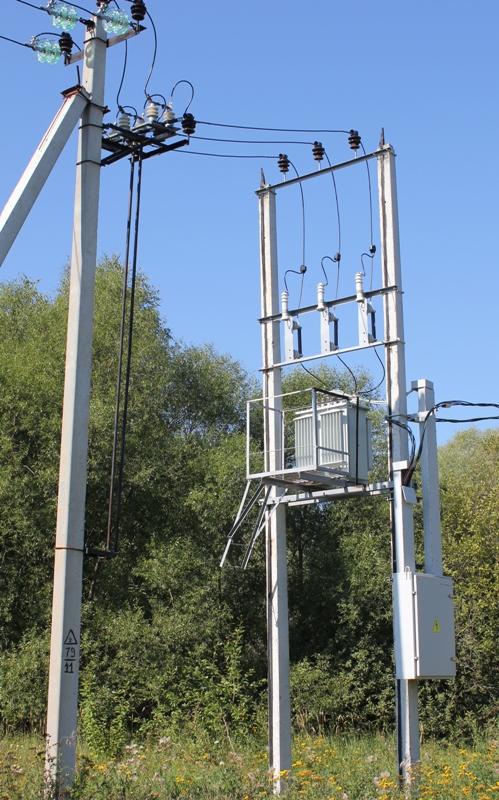

Мачтовые трансформаторные подстанции (МТП)

В электроснабжении частных домов, небольших коттеджных посёлков и сельских районов широкое распространение получили мачтовые трансформаторные подстанции (МТП). Специфика таких подстанций — размещение оборудования на А- и П-образных конструкциях, представляющих собой железобетонные или деревянные опоры с площадкой для обслуживания.

Популярности мачтовых КТП способствует не только специфика электроснабжения, но и компактность, безопасность и более низкая вероятность доступа посторонних к токопроводящим элементам.

Комплект поставки мачтовой КТП

В комплект мачтовой трансформаторной подстанции входят:

• устройства высокого и низкого напряжения (РУ);

• силовой трансформатор заданной мощности;

• разрядники и штыревые изоляторы на два уровня напряжения;

• комплект монтажных частей (включая площадку для обслуживания и раму КТПМ);

• пакет документации.

Доукомплектование КТПМ (например, оговорёнными моделями счётчиков) и изменение количества присоединений на низкой стороне возможно по согласованию с заводом-изготовителем.

Столбовые трансформаторные подстанции (СТП)

Столбовые КТП — одно из самых экономичных решений для электроснабжения объектов малой мощности. Они монтируются непосредственно на опору воздушной линии электропередач (железобетонную стойку типа СВ-105 или СВ-110) .

Преимущества столбовых КТП

• Низкая стоимость — минимальные капитальные затраты на монтаж.

• Отсутствие необходимости в землеотводе под подстанцию .

• Быстрое техприсоединение новых потребителей.

• Сокращение протяжённости линий 0,4 кВ — снижение потерь электроэнергии .

• Компактность — не требует отдельной площадки.

Область применения

Столбовые КТП применяются для электроснабжения:

• сельскохозяйственных потребителей;

• фермерских хозяйств;

• отдельных населённых пунктов;

• небольших промышленных объектов .

Условия установки мачтовых КТП

При установке мачтовой подстанции должны соблюдаться следующие условия:

• количество устанавливаемых трансформаторов — 1;

• наибольшее допустимое напряжение — 35 кВ;

• наибольшая мощность трансформатора — 100 кВА;

• конструкция лестницы для подъёма на площадку — складная, в сложенном положении примыкающая к столбу, запирающаяся;

• присоединение трансформатора к высоковольтной сети — посредством предохранителей и трёхполюсного разъединителя, управляемого с земли;

• щиток низкого напряжения должен быть заключён в шкаф;

• для отключения трансформатора со стороны низкого напряжения должен быть установлен рубильник или автомат;

• соединения между трансформатором и щитком, а также между щитком и воздушными линиями должны выполняться проводами с изоляцией на рабочее напряжение не ниже 1000 В и защищены от механических повреждений (трубой, швеллером).

Технические характеристики

Типовые мощности: 25, 40, 63, 100, 160, 250 кВА.

Почему стоит купить мачтовую или столбовую КТП у нас

• Прямые поставки с заводов-производителей.

• Подбор комплектации под ваш проект.

• Поставка по всей Беларуси и в Россию.

• Помощь в монтаже и пусконаладке.

• Гарантийное обслуживание.

Нужна консультация? Свяжитесь с нами — подберём мачтовую или столбовую КТП под ваш объект и рассчитаем стоимость.
