Инновационные комплектные распределительные устройства постоянного тока КРУ 600В ИРиС

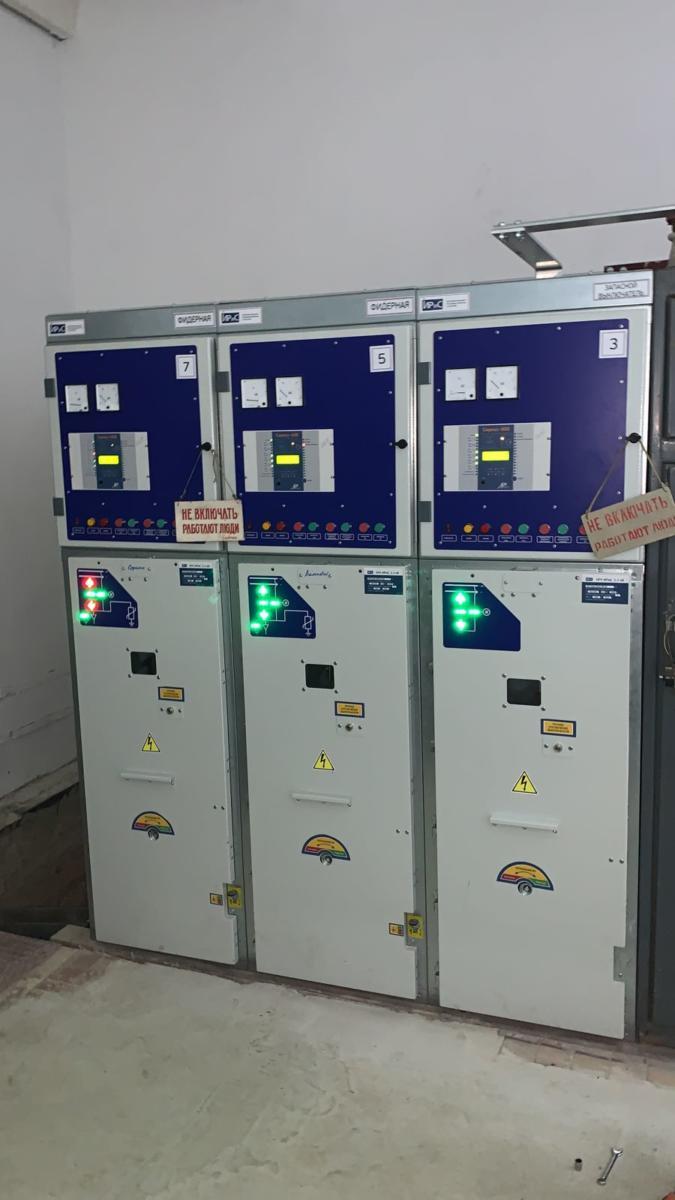

Ячейка КРУ 600 В ИРиС представляет собой:

• сборную металлоконструкцию состоящую из стального оцинкованного корпуса с металлическими перегородками между функциональными отсеками;
• внутренней установки;
• одностороннего обслуживания:
  • с автоматическими выключателями ВАБ/ВАТ;
  • с разъединителями постоянного тока РПТВ;
  • с быстродействующими заземлителями.

КРУ 600 В ИРиС заменяет импортные и отечественные КРУ

КРУ 600 В ИРиС применяется

• на тяговых подстанциях для трамвайной и троллейбусной сети;
• в системах электроснабжения систем постоянного тока до 1000В промышленных и научных предприятий.

КРУ 600 В ИРиС – это

• КРУ напряжения +600/+825В  с автоматическим выключателем ВАБ/ВАТ;
• КРУ (РУОШ) напряжения -600В  с разъединителями и быстродействующими заземлителями;
• измерительные шунты;
• датчики постоянного тока и напряжения;
• автоматические выключатели ВАБ/ВАТ;
• разъединители постоянного тока РПТВ;
• быстродействующие заземлители;
• вспомогательные устройства;
• блоки защиты, контроля и управления для каждой ячейки:
  • устройства РЗиА и мониторинга оборудования;
  • системы дистанционного оперирования оборудованием КРУ.
• для тяговой ТП в целом:
  • системы собственных нужд (ЩСН/ПСН/ШИБП);
  • системы РЗиА;
  • панели и щиты АСУ и ТМ;
  • панели и щиты АИИСКУЭ;
  • панели связи;
  • АРМ диспетчера;
  • межсистемные связи.

КРУ 600 В ИРиС для цифровых подстанций и сетей SmartGrid

• интеграция всех вторичных устройств по единому протоколу МЭК-61850;
• применение единого контроллера присоединения с ТИ, ТУ, ТС, ТМ, ИЧМ. РЗиА, устройства мониторинга, цифровые датчики — подключаются к КП;
• система мониторинга состояния изоляции и кабельных муфт BDM и TDM;
• система мониторинга состояния электрических элементов приводов BDM.

Технические характеристики КРУ 600 В ИРиС

* — для шкафов КРУ -600В (РУОШ)
