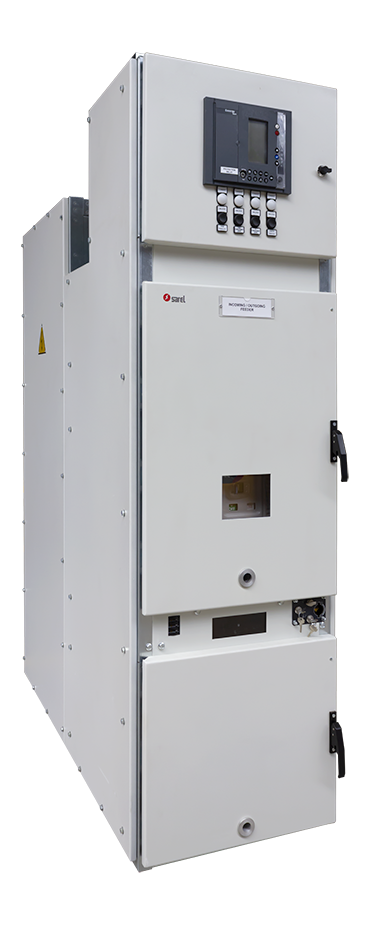

Комплектное распределительное устройство среднего напряжения SYSclad 12-24кВ

КРУ SYSclad состоит из серии стандартных модульных ячеек (LSC-2B), оснащенных выкатными вакуумными выключателями серии WL/r с герметизированными/инкапсулированными полюсами.

Функциональные отсеки ячеек устойчивы к воздействию внутренней дуги в соответствии со стандартами МЭК 62271-200, Приложение AA, класс доступности A, критерий - от 1 до 5.

Сложные конфигурации распределительного устройства могут быть реализованы на базе типовых модульных ячеек.

Каждая ячейка и главные цепи оснащены необходимыми механическими блокировками, для обеспечения максимальной безопасности персонала.

Дугостойкое исполнение и высокой уровень степени защиты позволяет применять эти ячейки в экстремальных условиях.

Распределительные щиты SYSclad с воздушной изоляцией, оснащенные вакуумным выключателем, подходят для первичных распределительных сетей.

Применение: Их можно использовать на электростанциях, подстанциях высокого и среднего напряжения, в промышленности и т. д.

Описание:

Вспомогательный отсек: Этот отсек используется для установки вспомогательного оборудования управления и контроля, такого как реле защиты, кнопки управления, сигнальные лампы, клеммные колодки и т. д.

Отсек сборных шин: в отсеке шин размещаются три главные шины системы. Шины могут иметь номинальный ток до 3150А.

Отсек автоматического выключателя: Вакуумный выключатель среднего напряжения WL/r является полностью выкатным, для максимальной безопасности выключатель может быть выкачен из распределительного устройства только при закрытой двери. Благодаря особому технологическому решению, это гарантирует высокие эксплуатационные качества при любых условиях эксплуатации. Вакуумная камера встроена в полюс на стадии его формирования для улучшения диэлектрической прочности.

Отсек фидера/кабеля и трансформатора тока: В этом отсеке расположена система присоединения для подключения силовых кабелей, а также установлены ТТ для подачи сигнала на реле защиты: соединения изготовлены из электролитической меди. Каждый входящий/отходящий фидер может быть оснащен заземлителем для заземления кабеля.

Отсек трансформаторов напряжения: В этом отсеке находятся трансформаторы напряжения (ТН), для обеспечения сигнала на приборы измерения и защиты. Они доступны как для стационарной установки, так и для монтажа на выдвижных тележках. ТН-ы могут иметь одну или две вторичных обмотки с мощностью и классом точности, соответствующим функциональным требованиям подключенного к ним измерительного прибора.

Комплектующее оборудование:

Трансформаторы напряжения: Они изолированы эпоксидной смолой, используются для передачи сигнала для устройств измерения и защиты. Они могут быть установлены стационарно с предохранителями или без них, либо смонтированы на выкатной тележке. ТН-ы, установленные на выдвижной тележке, защищены предохранителями. Они могут быть безопасно отсоединены и выкачены даже тогда, когда КРУ находится в работе.

Трансформаторы тока: Изготавливаются в соответствии со стандартами DIN/МЭК и обеспечивают подачу сигналов на различные приборы измерения и защиты. Они изолированы в эпоксидной смоле и могут применяться в различных конфигурациях оборудования. ТТ могут иметь одну или две первичные обмотки и до трех вторичных обмоток.

Предохранители: Они используются для защиты трансформаторов напряжения. Соответствуют стандартам DIN.

Нормы и сертификаты:

Распределительные щиты SYSclad успешно прошли все типовые испытания в официальных лабораториях (CESI) в соответствии с международными стандартами IEC, т.к. они получили особые омологации в других странах.

Система качества (ISO 9001 – ISO 14000) гарантирует, что весь производственный процесс поддерживается на высоком и стабильном уровне качества.

В течение всего цикла производства каждое оборудование подвергается электрическим и механическим испытаниям вплоть до окончательного испытания, проводимого в соответствии со стандартами IEC.

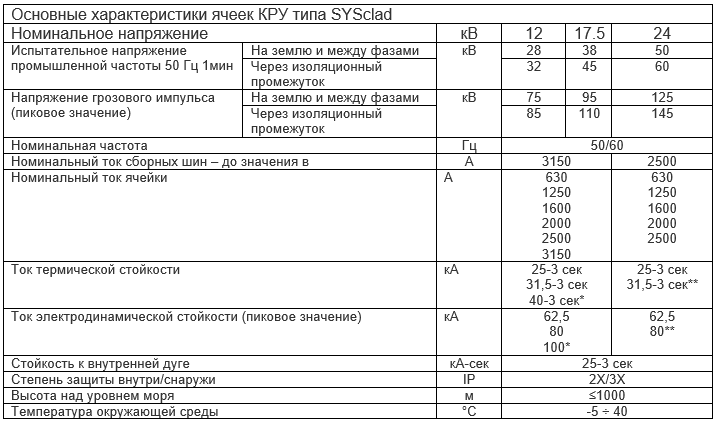

*- Доступно для ячеек 2500-3150 А

**- Доступно для ячеек 1600-2000-2500 А
