Распределительные устройства (РУ) RMSYS 10-24кВ

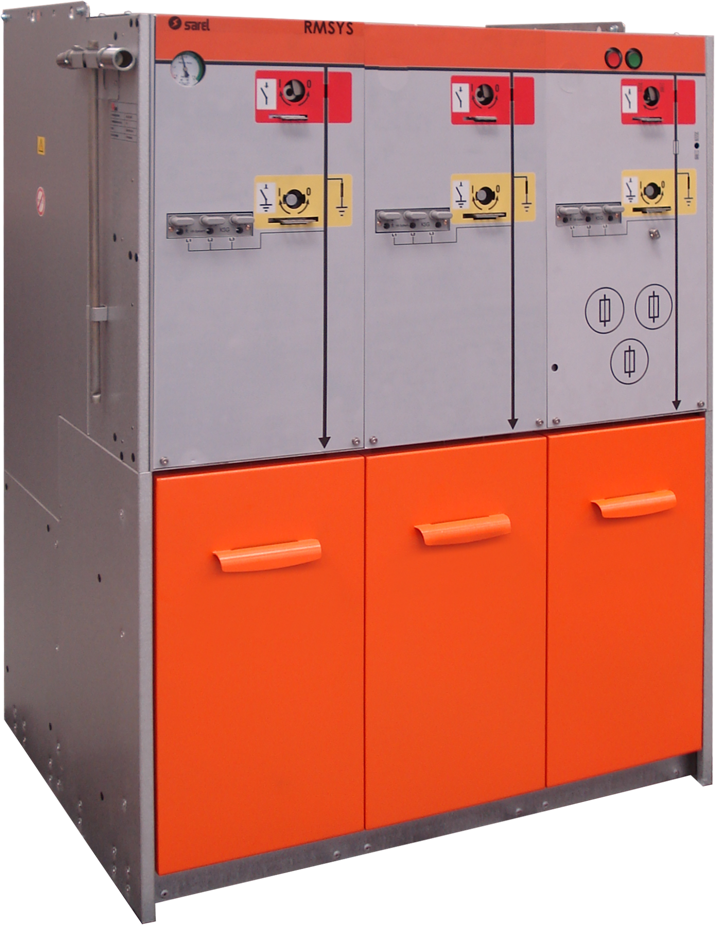

Компактное распределительное устройство (КРУ) RMSYS типа RMU (Ring Main Unit) представляет собой моноблок, разделенный на интегрированные функциональные модули.

Абсолютно герметичный бак моноблока выполнен из нержавеющей стали, внутри него расположены коммутационные аппараты и все токоведущие части КРУ.

Возможность комбинации 3-х позиционных выключателей нагрузки (положения: включено, выключено, заземлено) с вакуумными выключателями или предохранителями обеспечивает защиту отходящих линий и/или трансформаторов.

Каждый функциональный модуль имеет отсек для штекерного присоединения кабеля.

Предохранительный клапан обеспечивает безопасность в случае избыточного давления внутри моноблока в соответствии со стандартами МЭК 62271, давление внутри бака постоянно отображается манометром, размещенным на передней панели.

RMSYS соответствует нормам МЭК - приложение ЕЕ для герметичных систем.

Применение: КРУ RMSYS применяются в государственных и частных сетях СН для вторичного распределения электроэнергии с напряжением до 24 кВ. Особенно часто они применяются в кольцевых схемах для включения фидеров и трансформаторов.

Описание:

Выключатель нагрузки: Выключатель имеет три положения: включено, выключено и заземлено с эффективной системой блокировки для предотвращения неправильных действий. Привод может быть моторизован.

Вакуумный автоматический выключатель: Состоит из трех вакуумных камер, одновременно управляемых приводом, расположенным на передней панели. Привод может быть моторизован.

Проходные изоляторы: Проходные изоляторы типа “C” соответствуют нормам CEI EN 50181 (630A 20kA-3с, резьба M16).

Трансформаторы тока: ТТ обеспечивают соответствующий токовый сигнал для срабатывания реле. Кроме того, они обеспечивают необходимую энергию для работы реле и срабатывания расцепителя. Первичный ток ТТ может быть от 50А до 600А.

Манометр: Давление элегаза внутри бака постоянно отображается манометром, расположенным на передней панели.

Блок соединителей для расширения: По запросу все моноблоки могут быть подготовлены для расширения как с правой, так и с левой стороны. Для соединения модулей предусмотрены соответствующие аксессуары.

Нормы и сертификаты: Распределительные устройства RMSYS положительно прошли все типовые испытания в официальных лабораториях (CESI), в соответствии с Международными стандартами МЭК, а также получили особое подтверждение в других странах. Система управления качеством (ISO 9001 – ISO 14000) гарантирует, что весь процесс производства обеспечивает высокое и стабильное качество. В течение всего цикла производства оборудования проводятся электрические и механические испытания, в т. ч. приемо-сдаточные, проводимые в соответствии с требованиями стандартов МЭК.
