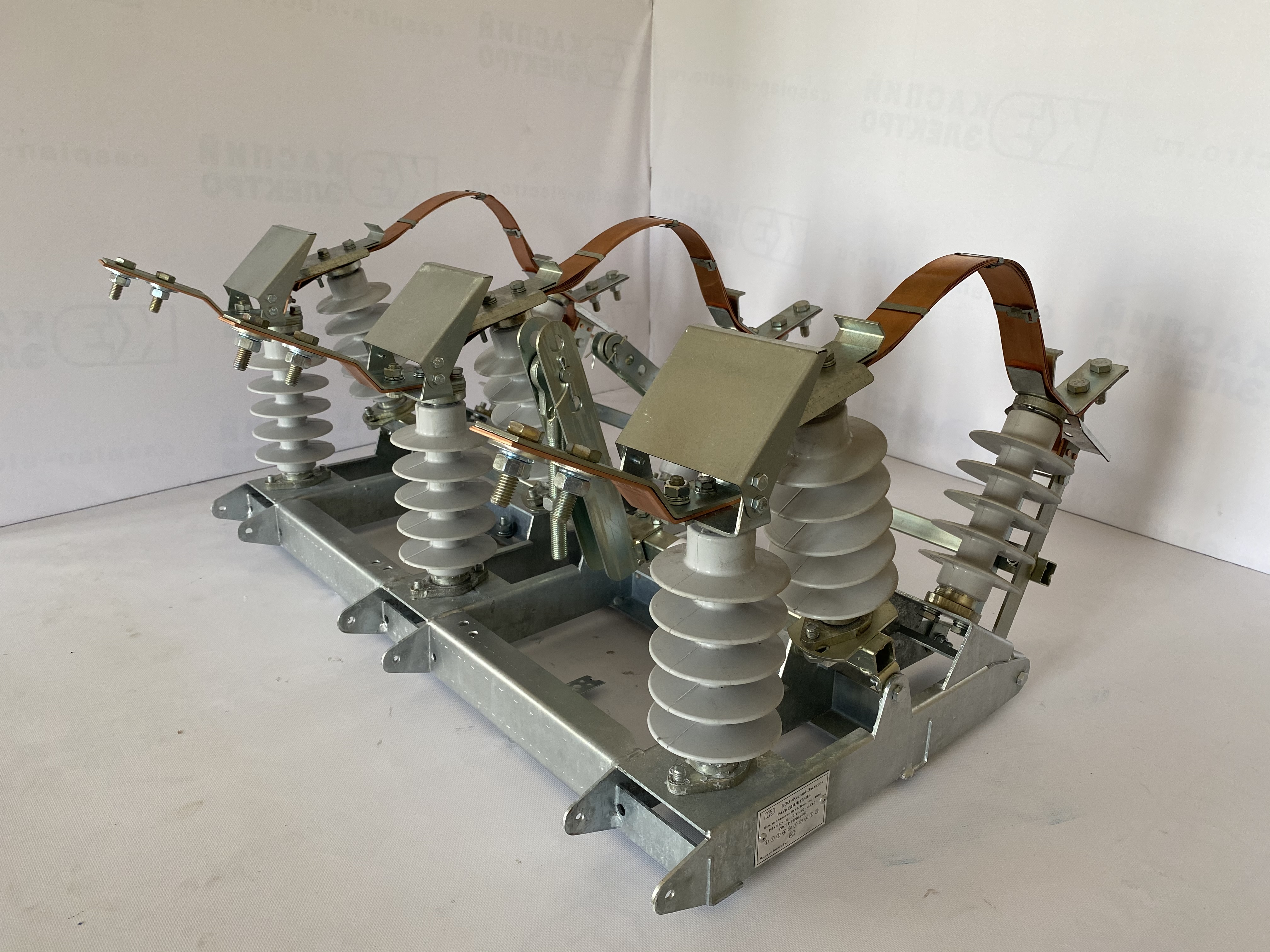

РЛКВ КЭ-1а-10 IV/630

Код:

Л: линейный

Р: разъединитель

К: качающегося типа

КЭ: товарный знак

1а: заземлитель со стороны неподвижного контакта

1б: заземлитель со стороны подвижного контакта

Номинальное напряжение, 10кВ: 10

Степень загрязнения изоляции (усиленного исполнения): IV

Номинальный ток, А: 400 (630)

Климатическое исполнение: УХЛ1

Технические характеристики и применение РЛКВ КЭ-1а-10 IV/630 УХЛ1

Разъединитель применяется для включения и отключения участков электрической цепи без тока. Модули переменного тока используются в трансформаторных установках, для исключения токов холостого хода, поэтому данное оборудование, как правило, применяют для управления работой кабельных и воздушных линий током до 1 ампера.

РЛК соответствуют требованиям гос. стандарта ГОСТ 15150-69. Эксплуатация осуществляется при следующих условиях:

максимальная рабочая высота монтажа оборудования - 1000 м над поверхностью моря;
верхний предел температуры атмосферного воздуха 40 градусов;
минимальная температура атмосферного воздуха -60 градусов;
допустимая скорость ветра составляет 40 м/с и 15 м/с.

В соответствии с требованиями стандартов, в окружающем пространстве не должно быть взрывоопасных веществ и элементов, вызывающих коррозийные процессы.

Технические параметры

Наименование параметра	Нормы
Номинальное напряжение (соответствующее наибольшее рабочее напряжение), кВ	10 (12)
Номинальный ток, А	400
Номинальный кратковременный выдерживаемый ток (ток термической стойкости), кА	10
Наибольший пик номинального кратковременного выдерживаемого тока (ток электродинамической стойкости), кА	25
Допустимый ток нагрузки для значений температуры окружающего воздуха, А: плюс: 20^оС 0^оС минус: 20^оС	515 600 680
Время протекания номинального кратковременного выдерживаемого тока, с: для главных ножей для заземляющих ножей	3 1
Допустимая механическая нагрузка на выводы с учётом влияния ветра и образования льда, Н, не более	200
Номинальная частота, Гц	50
Электрическое сопротивление главного контура, не более, Ом	150 х 10^-6
Длина пути утечки внешней изоляции мм, не менее	420

Важной характеристикой является возможность внешней изоляции разъединителя выполнять свои функции при увеличении влажности и наличии загрязнений. В таких условиях изоляция способна выдержать напряжение разряда в 50 процентов от 13 кВ. Для управления используется привод ручного типа ПР-У-01 УХЛ1.
