Инновационные КРУЭ с элегазовой изоляцией серии КРУЭ ИРиС 35кВ

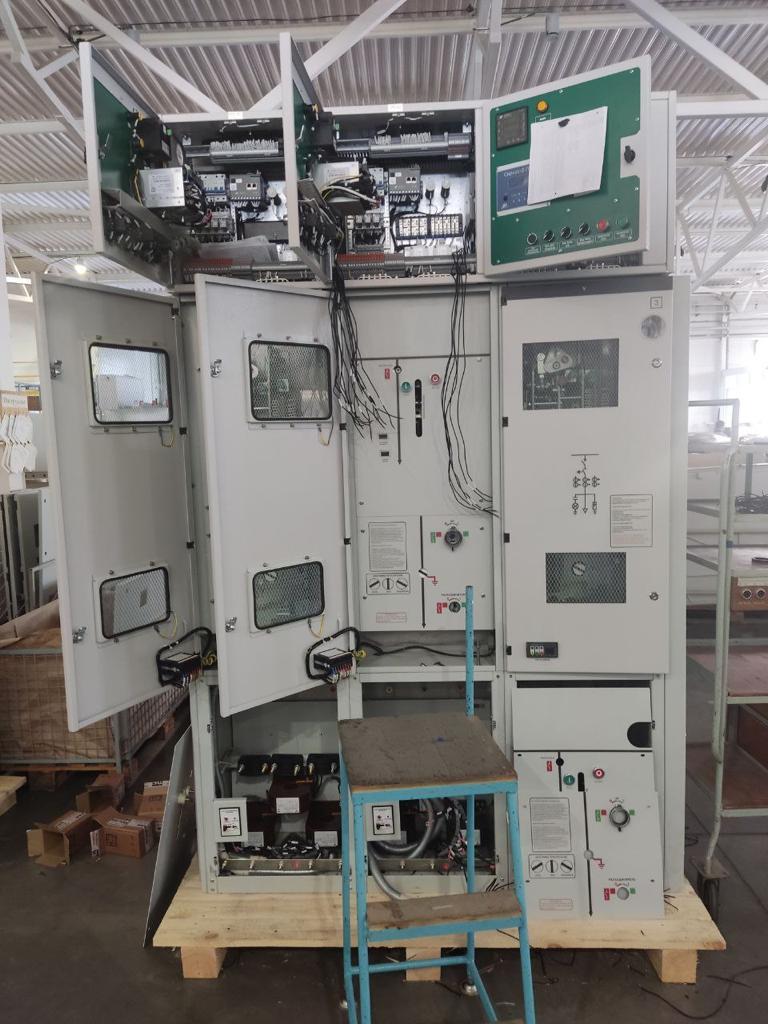

Ячейка КРУЭ ИРиС 35кВ

представляет собой сборную металлоконструкцию состоящую из стального оцинкованного корпуса с металлическими перегородками между отсеками, с элегазовым баком из нержавеющей стали, внутренней установки, одностороннего обслуживания:

с вакуумными выключателями;
с выключателями нагрузки.

КРУЭ ИРиС 35кВ заменяет импортные КРУЭ

№	Наименование производителя	Марка КРУЭ
1	Shneider Electric	RM6, SM6
2	ABB	SafeRing, ZX 0, ZX 1.2
3	SIEMENS	8DJH, NXPLUS С
4	ALSTOM	GHA, GMA

КРУЭ ИРиС 35кВ применяется

на подстанциях питающих центров;
в системе собственных нужд и выдачи мощности электростанций;
в распределительных сетях энергокомплекса;
в городских и муниципальных сетях;
в нефтяной, угольной и газовой промышленности;
на подстанциях промышленных предприятий.

КРУЭ ИРиС 35кВ — это

КРУ высокого напряжения и присоединительные устройства;
трансформаторы тока, напряжения и т. д.;
выключатели вакуумные;
выключатели нагрузки элегазовые;
вспомогательные устройства (ОПН, заземляющие разъединители);
блоки защиты, контроля и управления для каждой ячейки:
- устройства РЗиА;
- системы спроектированные по техническому заданию Заказчика;
для ПС в целом:
- системы собственных нужд (ЩСН/ПСН)и оперативного тока(АУОТ/СОПТ);
- системы РЗиА;
- панели и щиты АСУ и ТМ;
- панели и щиты АИИСКУЭ;
- панели связи;
- АРМ диспетчера;
- межсистемные связи.

КРУЭ ИРиС 35кВ для цифровых подстанций и сетей SmartGrid

- интеграция всех вторичных устройств по единому протоколу МЭК-61850;
- применение единого контроллера присоединения с ТИ, ТУ, ТС, ТМ, ИЧМ. РЗиА, устройства мониторинга, ОПФ, цифровые датчики — подключаются к КП;
- система мониторинга состояния изоляции и кабельных муфт BDM и TDM;
- система мониторинга состояния электрических элементов приводов BDM;
- цифровые датчики тока;
- цифровые датчики напряжения I-TOR;
- инновационная система Определения Повреждения Фидера.

Технические характеристики КРУЭ ИРиС 35кВ

№	Наименование параметра	Значение
1	Номинальное напряжение, кВ	35
2	Наибольшее рабочее напряжение, кВ	40,5
3	Номинальный ток главных цепей, А	630; 1250; 2000; 2500
4	Номинальный ток сборных шин, А	630; 1250; 2000; 2500
5	Номинальный ток отключения силового выключателя, кА	20; 25
6	Ток термической стойкости, кА (3с)	20; 25
7	Ток электродинамической стойкости, кА (1с)	51; 63
8	Номинальное напряжение вспомогательных цепей, В; — постоянный ток — переменный ток	110; 220 110; 220
9	Габаритные размеры, мм; — ширина; — глубина; — высота	500; 800 1060; 1600; 1850 2350
10	Масса шкафа КРУЭ кг, не более	500

* — информация по шкафам КРУЭ ИРиС 35кВ на номинальные токи 2000-2500А предоставляется по запросу
