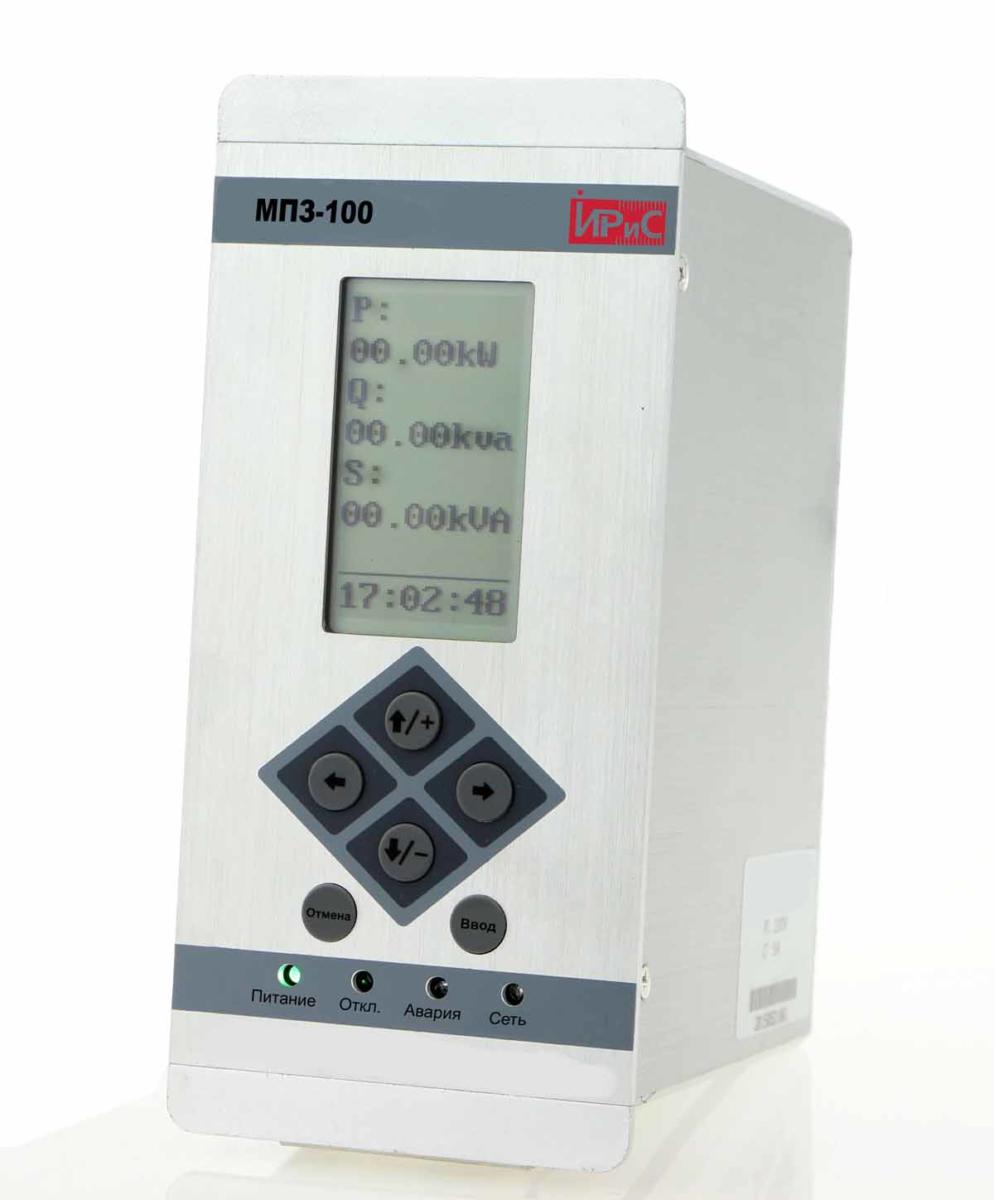

Инновационные микропроцессорные устройства релейной защиты и автоматики серии МПЗ-X00 ИРиС

Микропроцессорные устройства релейной защиты и автоматики серии МПЗ-X00 ИРиС предназначены для:

выполнения функций релейной защиты;
автоматики и управления;
измерения;
регистрации;
осциллографирования;
сигнализации и управления;
для различных присоединений электрических сетей номинальным напряжением 6-35 кВ.

МПЗ-X00 ИРиС применяется:

на подстанциях питающих центров;
в распределительных сетях энергокомплекса;
в городских и муниципальных сетях;
в нефтяной, угольной и газовой промышленности;
на подстанциях промышленных предприятий;
в мобильных и передвижных подстанциях.

МПЗ-X00 ИРиС обладают универсальным функционалом:

- терминал серии МПЗ-100 выполняет функции РЗиА любого присоединения РП, ТП 6-10, 20 и 35кВ;
- терминал серии МПЗ-200 выполняет функции РЗиА любого присоединения ЗРУ, ГРУ, РП, ТП 6-10, 20 и 35кВ;
- терминал серии МПЗ-300 выполняет функции РЗиА любого присоединения ЗРУ, ГРУ, РП, ТП 6-10, 20 и 35кВ, ОРУ и ЗРУ 35, 110, 220кВ (кроме ДФЗ и ДЗЛ).

МПЗ-300 ИРиС интегрируются в цифровые сети и поддерживают протокол МЭК-61850.

Технические характеристики МПЗ-X00 ИРиС

№	Функции релейной защиты
1	Трехступенчатая максимальная токовая защита
2	Защита от перегрузки по току
3	Защита от перегрузки
4	Защита от повышенного напряжения
5	Защита от пониженного напряжения
6	Защита от перегрева
7	Двухступенчатая токовая защита обратной последовательности
8	Газовая защита
10	АУВ
11	Контроль исправности цепей напряжения
12	Ускорение МТЗ
13	АПВ
14	АВР
15	Защита электродвигателя
16	Защита по напряжению нулевой последовательности
17	Для терминалов серии МПЗ-200/-300 дифференциальная защита генераторов
18	Для терминалов серии МПЗ-200/-300 дифференциальная защита силовых 2х и 3х обмоточных трансформаторов
	Функции сигнализации
19	Сигнализация действия защит на ИЧМ
20	Сигнализация действия защит на выходные сигнальные реле
	Измерения
21	Фазных токов
22	Линейного напряжения
23	Тока и напряжения нулевой последовательности
24	Мощности, энергии, коэффициента мощности
25	Частоты
	Осцилографирование
26	Запись аналоговых и входных/выходных дискретных сигналов в энергонезависимую память
27	Запись вычисляемых каналов и логических сигналов схемы логики защиты (пуски, срабатывания защит, автоматики, сигнализации и пр.)в энергонезависимую память
	Управление выключателем
28	Местное управление от ключей на панели управления шкафа вторичной коммутации
29	Дистанционное управление от АСУТП
30	Блокировка от многократных включение выключателя
31	Контроль цепей управления выключателя
	Контроль и мониторинг коммутационного аппарата
32	Времени отключения и включения
33	Коммутационного ресурса
34	Механического ресурса
35	Давления элегаза (для элегазовых выключателей и КРУЭ)
