Концевой выключатель (блок контактов), поворотного типа F10
Назначение
F10 - концевой выключатель (блок-контактов) вращательного действия, предназначен для коммутации вторичных цепей приводов.
Конструкция
Представляет собой пакетный переключатель, состоящий из наборных изолированных секций, соединенных между собой валом квадратного сечения. Каждая секция состоит из контактной группы НО+НЗ , отделенной от других пластиковыми корпусом.

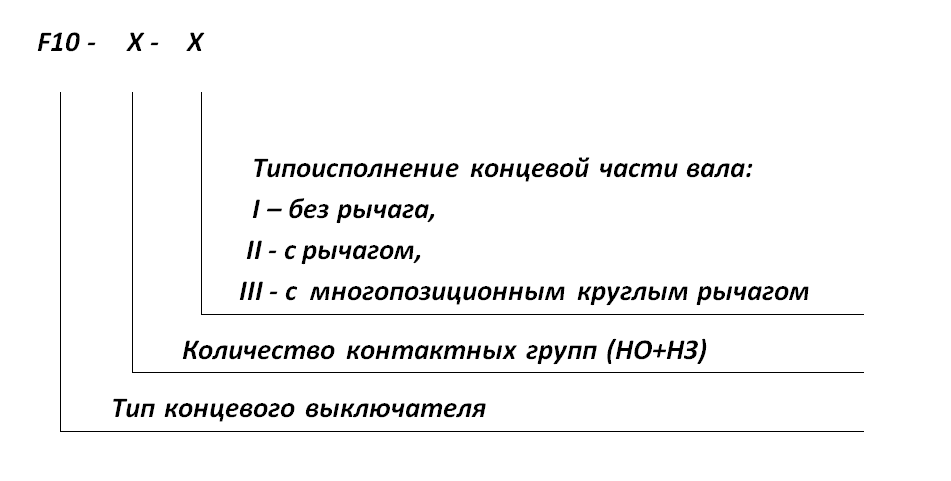

Структура условного обозначения
Технические характеристики
| Наименование параметра |
Значение |
|
Максимальное коммутируемое напряжение
|
AC 380 В, DC 220 В |
| Частота |
50 Гц |
| Максимальный ток |
10 А (AC220В), 6А (DC110В), 4А (DC220В) |
| Переходное сопротивление контакта |
менее 50 мОм |
|
Кол-во конт. групп
|
2
|
3
|
4
|
5
|
6
|
7
|
8
|
9
|
10
|
11
|
12
|
|
L1, мм
|
89
|
96
|
103
|
110
|
117
|
124
|
131
|
138
|
145
|
152
|
159
|
