Камеры сборные одностороннего обслуживания КСО

Камеры сборные одностороннего обслуживания КСО

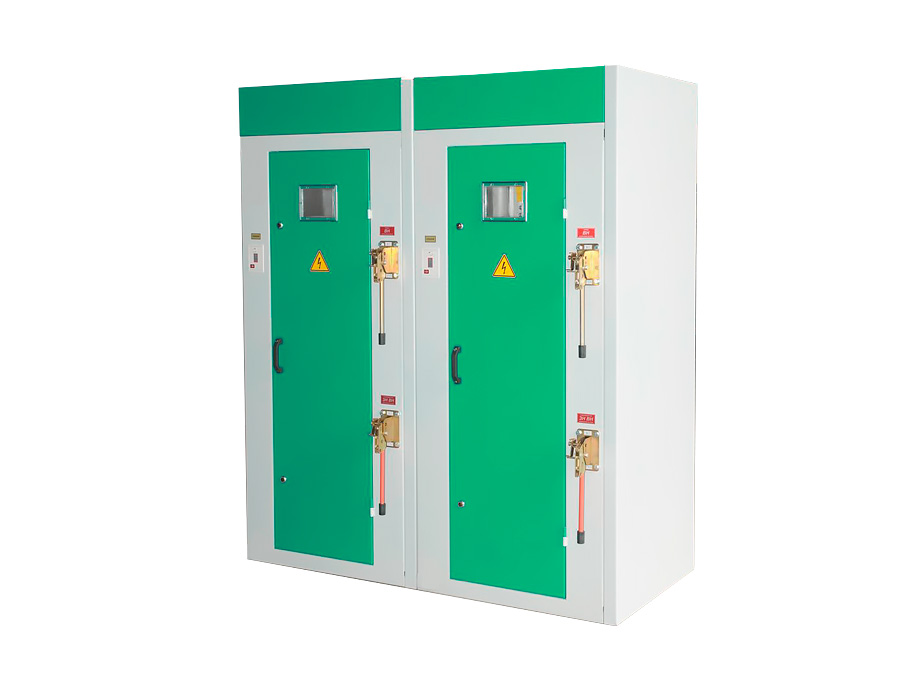

Камеры сборные одностороннего обслуживания (КСО) — это распределительные устройства напряжением 6–10 кВ с открытой прокладкой сборных шин. Они применяются для приёма и распределения электроэнергии в сетях с изолированной или заземлённой через дугогасящий реактор нейтралью.

Основное преимущество КСО — одностороннее обслуживание. Это позволяет устанавливать камеры непосредственно к стене или задними стенками друг к другу, что экономит место в условиях плотной застройки.

Камеры КСО востребованы в городских распределительных сетях, на промышленных объектах, в нефтегазовой отрасли, на железнодорожном транспорте, а также для электроснабжения строительных площадок.

Основные серии КСО: 393, 366, 298

Наша компания специализируется на поставках трёх ключевых серий камер КСО. Ниже — их подробное описание.

КСО-393 — бюджетное решение для новых объектов

КСО-393 — это камеры, которые чаще всего выбирают при новом строительстве, расширении и реконструкции распределительных и трансформаторных подстанций.

Камеры этой серии комплектуются выключателями нагрузки (ВНА, ВНР, ВНВР) и разъединителями (РВ, РВЗ), что определяет их основное назначение — распределение электроэнергии на присоединениях с относительно небольшими токами нагрузки.

Область применения: городские электрические сети, объекты гражданского назначения, инфраструктура.

Ключевые характеристики:

КСО-366 — классика для простых схем

КСО-366 — это проверенная временем серия, предназначенная для комплектования распределительных устройств трансформаторных подстанций с одним или двумя трансформаторами мощностью до 630 кВ·А.

В базовой комплектации КСО-366 оснащаются выключателями нагрузки с ручным приводом (ВНР-10) и разъединителями (РВ-10), а также предохранителями ПКТ. Конструкция предусматривает стандартные блокировки, исключающие ошибочные операции с разъединителями и заземляющими ножами.

Область применения: распределительные устройства трансформаторных подстанций 6–10 кВ с малыми токами КЗ.

Ключевые характеристики:

КСО-298 — современное решение с вакуумным выключателем

КСО-298 — это более современная серия, ориентированная на применение вакуумных выключателей. В отличие от КСО-366 и КСО-393, где основной аппарат — выключатель нагрузки, КСО-298 изначально проектировались под установку вакуумных выключателей с микропроцессорными защитами.

Особенность некоторых исполнений КСО-298 — выкатной элемент с вакуумным выключателем, размещённый на аппаратной тележке. Это обеспечивает удобство обслуживания и замены выключателя без снятия напряжения с главных цепей шин.

Область применения: распределительные устройства, где требуется быстродействующая защита и частые коммутации — городские сети, промышленность, нефтегаз.

Ключевые характеристики:

Другие серии КСО

Помимо трёх основных серий, мы поставляем и другие типовые исполнения камер КСО.

КСО-207 — современная модульная серия

КСО-207 — это серия модульных ячеек в сборных металлических корпусах. Сборные шины устанавливаются внутри корпуса и полностью закрыты от доступа . Оборудование контроля, защиты и управления размещается в изолированном низковольтном (релейном) отсеке.

Камеры КСО-207 имеют выкатной элемент кассетного типа, на котором расположен высоковольтный выключатель . Это обеспечивает удобство обслуживания и замены аппарата.

Область применения: блочно-модульные здания РУ 6–10 кВ, подстанции с ограниченными габаритами, объекты нефтегазовой отрасли .

Ключевые характеристики:

КСО-285 / КСО-292

КСО-285 и КСО-292 — это предшественники и «соседи» КСО-298 по 200-й серии. Они также предназначены для сетей 6–10 кВ и комплектуются стационарной аппаратурой. КСО-292 часто рассматривают как промежуточный вариант перед КСО-298.

Основное отличие от 300-й серии — габариты и, как правило, установка вакуумных выключателей (ВВ/TEL, ВБП, ВБСК), а не выключателей нагрузки.

КСО-272

КСО-272 — это камеры, которые часто выбирают для расширения или реконструкции уже существующих РУ. Они компактны, комплектуются вакуумными выключателями или выключателями нагрузки, а также трансформаторами тока и предохранителями.

Отлично подходят для городских распределительных пунктов и промышленных объектов.

Что выбрать?

Условия эксплуатации

Все серии КСО рассчитаны на эксплуатацию внутри помещений в соответствии с климатическим исполнением У3:

• высота над уровнем моря — не более 1000 м;

• температура окружающего воздуха — от −40 °С до +40 °С;

• окружающая среда — невзрывоопасная, не содержащая токопроводящую пыль и агрессивные пары в концентрациях, разрушающих металл и изоляцию.

Запрещается использование камер во взрывоопасных зонах.

Транспортировка и хранение

Перевозить камеры КСО необходимо в вертикальном положении. Упаковка обеспечивает защиту от механических повреждений и атмосферных осадков. Хранение — в закрытых помещениях с естественной вентиляцией. После распаковки и до ввода в эксплуатацию камеры следует накрывать брезентом или плёнкой для защиты от пыли и влаги.

Нужна помощь с выбором? Свяжитесь с нами — подберём серию КСО под вашу схему и условия эксплуатации.
