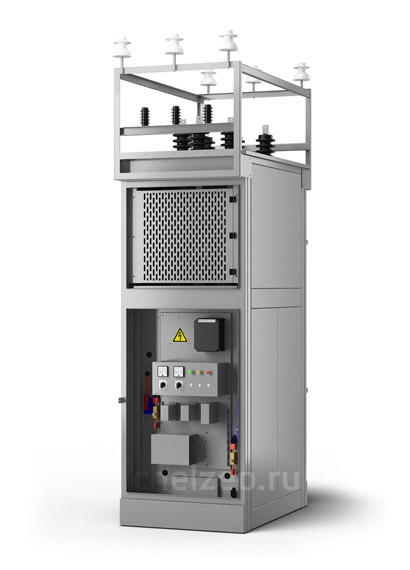

Ячейки ЯКНО

Комплектные распределительные устройства серии ЯКНО (ячейка карьерная наружной установки) предназначенные для работы в электрических установках трехфазного переменного тока частотой 50 и 60 Гц напряжением 6 и 10 кВ для системы с изолированной или заземленной через дугогасящий реактор нейтралью, в условиях умеренного (У) климата и категории размещения 1 по ГОСТ 15150.

КРУ используются для подключения питания и защиты электрооборудования мощных карьерных электрических потребителей. Принцип работы определяется совокупностью схем главных и вспомогательных цепей.

Технические характеристики

Наименование параметра	Значение параметра
Номинальное напряжение на стороне высокого напряжения (ВН), кВ	6; 10
Наибольшее рабочее напряжение на стороне высокого напряжения (ВН), кВ	7,2; 12
Номинальный ток главных цепей, А	630; 1000; 1600
Номинальный ток отключения ячейки с вакуумным выключателем, кА	20; 31,5
Ток электродинамической стойкости ячейки с вакуумным выключателем, кА*	32; 51
Номинальное напряжение вспомогательных цепей, В: цепи защиты, управления и сигнализации переменного, постоянного тока цепи измерительных трансформаторов напряжения освещения	220 100 36
