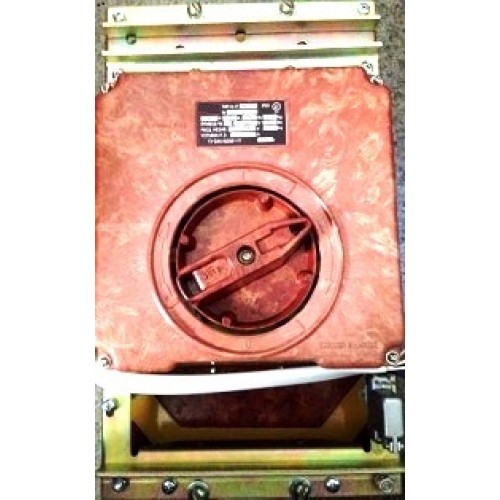

А3791П АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ

Автоматы А 3791П предназначены для проведения тока в нормальном режиме и для избирательной защиты при коротких замыканиях и недопустимых снижениях напряжения, а также для нечастых (до 30 раз в сутки) оперативных отключений электрических цепей с номинальным напряжением до 660 В переменного тока частоты 50 и 60 Гц.

Выключатели А3791П могут оснащаться независимым расцепителем, свободными контактами и электромагнитным приводом.

Выключатели выпускаются только в стационарном исполнении.

Технические характеристики выключателей

1. Номинальный ток, А 630 (ВА3790 до 800А)
2. Категория применения А.
3. Число полюсов 3.
4. Номинальный ток полупроводникового расцепителя (РТ), А -.
5. Регулируемые значения номинальных рабочих токов IR, А -.
6. Начальный ток срабатывания в зоне токов перегрузки, кратный номинальному рабочему току РП -.
7. Уставка по времени срабатывания в зоне токов перегрузки при токе -
8. Уставки по току срабатывания в зоне токов короткого замыкания, кратные номинальному рабочему току-
9. Уставки по току срабатывания электромагнитных расцепителей, А 1150; 1500; 2000; 2400; 3700; 4200; 5700 и др.
10. Номинальная рабочая наибольшая отключающая способность, кА:
- при номинальном напряжении 440 В 110.
- при номинальном напряжении 220 В 110.
11. Износостойкость выключателей:
- общее количество циклов ВО 12000.
- количество циклов ВО под нагрузкой 8000.
12. Габаритные размеры (ширина х высота х глубина), мм 225х400х160.
13. Масса (стационарное исполнение), не более 19.0 кг. С электромагнитным приводом 25,5 кг.
