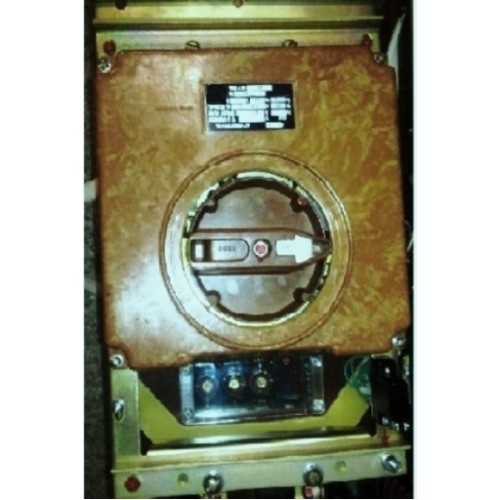

А3793П АВТОМАТИЧЕСКИЙ ВЫКЛЮЧАТЕЛЬ

Быстродействующие автоматические выключатели А3793П предназначены для проведения тока в нормальном режиме, для избирательной защиты при коротких замыканиях, для защиты при перегрузках недопустимой продолжительности и для нечастых (до 30 раз в сутки) оперативных включений и отключений электрических цепей напряжением до 440В постоянного тока и 380В или 660В переменного тока частоты 50 и 400Гц.

Выключатели А3793П выпускаются в стационарном исполнении. Выключатели могут оснащаться независимым расцепителем, свободными контактами, электромагнитным приводом, ручным дистанционным приводом.

Основные технические характеристики выключателей

1. Номинальный ток, А 630.
2. Категория применения А.
3. Номинальные токи полупроводниковых расцепителей (РП), А 250; 400; 500; 630.
4. Регулируемые значения номинальных рабочих токов IR, А: 160; 200; 250; 315; 400; 500; 630.
5. Начальный ток срабатывания в зоне токов перегрузки, кратный номинальному рабочему току РП 1,3.
6. Уставка по времени срабатывания в зоне токов перегрузки при токе 6IR, с: 4; 8; 16.
7. Уставки по времени срабатывания в зоне токов короткого замыкания, с 0,1; 0,25; 0,4.
8. Уставки по току срабатывания в зоне токов короткого замыкания, кратные номинальному рабочему току 2; 3; 5; 7 или 3; 5; 7; 10.
9. Номинальный кратковременно выдерживаемый ток, кА 20.
10. Номинальная рабочая наибольшая отключающая способность, кА 50.
11. Износостойкость выключателей:
- общее количество циклов ВО 16000.
- количество циклов ВО под нагрузкой 3000.
12. Габаритные размеры (ширина х высота х глубина), мм 225х400х160.
13. Масса (стационарное исполнение), не более 19,2 кг. С электромагнитным приводом - 26,8 кг не более
