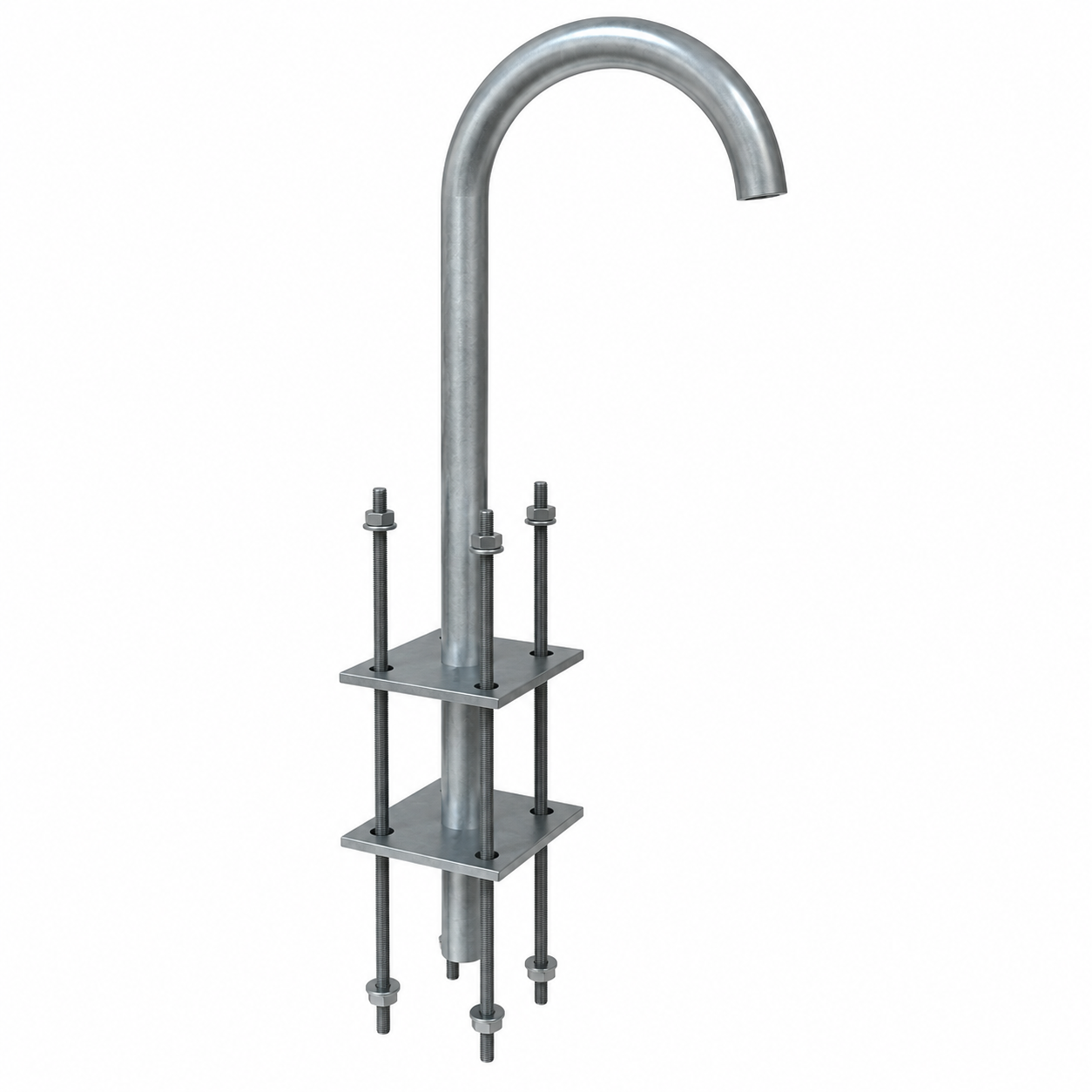

ПГ 31/25-1100 Гусак-проходка на плоскую кровлю для ввода кабеля
Цельногнутый гусак-трубостойка ПГ 31/25-1100 предназначен для ввода или вывода кабеля или гибких труб в здание или из здания через плоскую кровлю. В современном строительстве нередко применяются при подведении коммуникаций для кондиционеров и солнечных батарей.
Гусак-проходка на кровлю изготовлен в виде сварной конструкции из гнутой стальной трубы внешним диаметром 31 мм с толщиной стенки 3 мм (внутренний диаметр ДУ = 25 мм).
К трубе приварена верхняя упорная пластина 150х150 мм толщиной 3 мм (по согласованию гусаки могут изготавливаться со скользящей верхней пластиной, без приварки). Сварной шов проварен герметично с двух сторон пластины. В качестве ответной части крепления используется зажимная пластина 3х150х150 мм.
Высота над кровлей у модели ПГ 31/25-1100 составляет 800 мм.
Крепление кабельного гусака на кровле здания осуществляется двумя способами:
1. Крепление сквозное при помощи резьбовых шпилек М10х500, гаек М10 и шайб 10.
2. Крепление анкерное при помощи анкера М8х100.
Для обеспечения герметичности рекомендуется использование резиновой подкладки 200х200 толщиной 3 мм.
После установки стыки промазать битумным герметиком. Резьбовые соединения промазать смазкой типа Солидол.
Для защиты от коррозии поверхность трубостоек имеет прочное порошково-полимерное покрытие серого цвета (RAL 7040), но, по согласованию с производителем (с компанией ), для повышения антикоррозионных свойств, изделия могут быть оцинкованы методом горячего цинкования.
| Материал |
сталь |
| Температура эксплуатации, С° |
от -40 до +65 |
| Покрытие |
прочное порошково-полимерное покрытие, цвет серый (RAL 7040) |
| Габаритные размеры товара в упаковке, ДхШхВ, мм |
1100*320*150 |
| Гарантийный срок хранения |
5 лет |
| Гарантийный срок эксплуатации |
1 год |
| Высота над кровлей, мм |
800 |
| Внутренний диаметр трубостойки ДУ, мм |
25 |
| Внешний диаметр трубостойки, мм |
31 |
| Вес упакованного товара, кг |
5 |
- мачта трубостойки – 1 шт.;
- зажимная пластина – 1 шт.;
- шпилька М10х500 – 4 шт.;
- гайка М10 – 8 шт.;
- шайба 10 мм – 8 шт.;
- транспортная упаковка;
- паспорт ;
