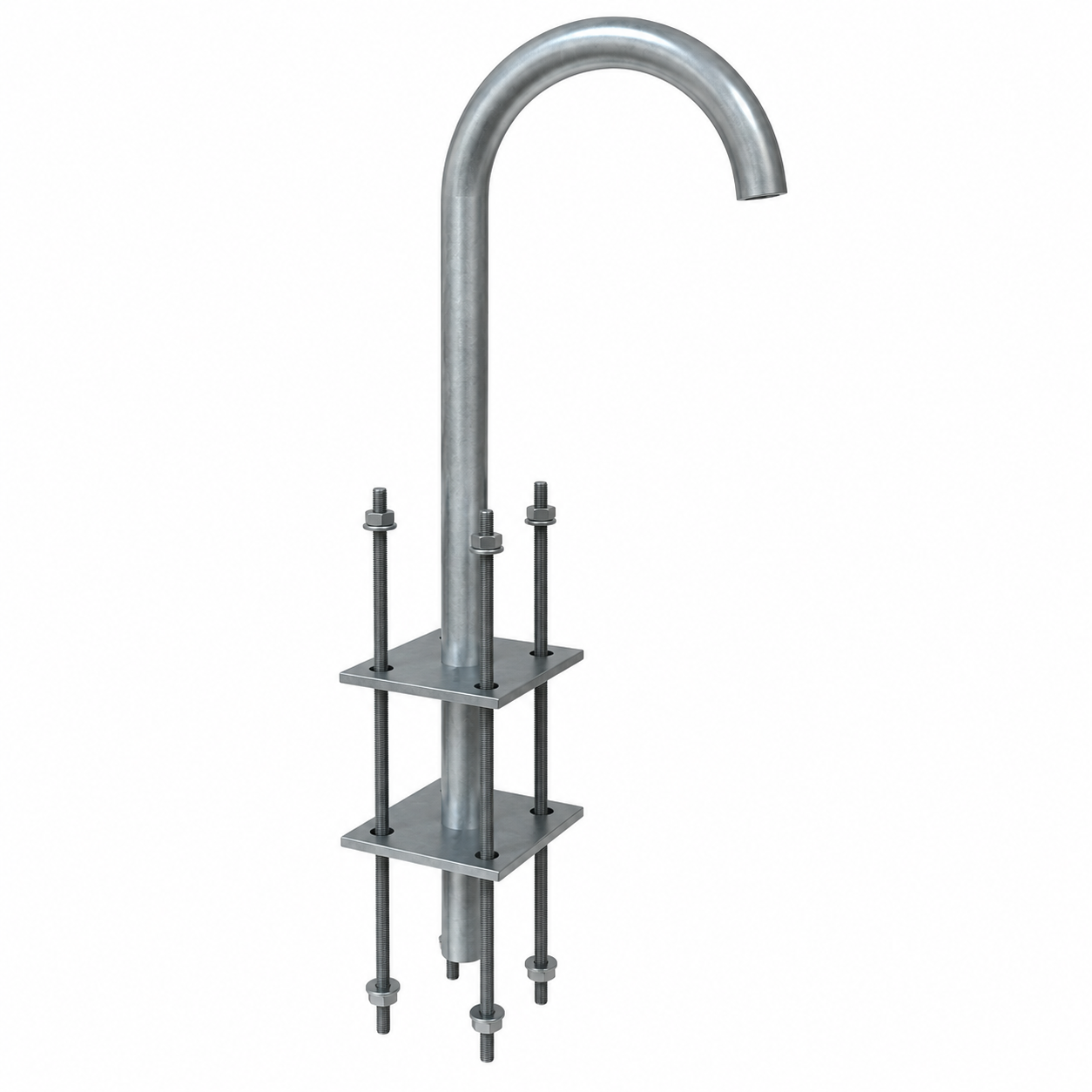

ПГ 102/94-2000 Гусак-проходка на плоскую кровлю для ввода кабеля

Цельногнутый гусак-трубостойка ПГ 102/94-2000 предназначен для ввода или вывода кабеля или гибких труб в здание или из здания через плоскую кровлю. В современном строительстве нередко применяются при подведении коммуникаций для кондиционеров и солнечных батарей.

Гусак-проходка на кровлю изготовлен в виде сварной конструкции из гнутой стальной трубы внешним диаметром 102 мм с толщиной стенки 4 мм (внутренний диаметр ДУ = 94 мм).

К трубе приварена верхняя упорная пластина 300х300 мм толщиной 4 мм (по согласованию гусаки могут изготавливаться со скользящей верхней пластиной, без приварки). Сварной шов проварен герметично с двух сторон пластины. В качестве ответной части крепления используется зажимная пластина 4х300х300 мм.

Высота над кровлей составляет 1700 мм.

Крепление кабельного гусака на кровле здания осуществляется двумя способами:
1. Крепление сквозное при помощи резьбовых шпилек М12х500, гаек М12 и шайб 12.
2. Крепление анкерное при помощи анкера М8х100.

Для обеспечения герметичности рекомендуется использование резиновой подкладки 350х350 толщиной 3 мм.
После установки стыки промазать битумным герметиком. Резьбовые соединения промазать смазкой типа Солидол.

Для защиты от коррозии поверхность трубостоек имеет прочное порошково-полимерное покрытие серого цвета (RAL 7040), но, по согласованию с производителем (с компанией ), для повышения антикоррозионных свойств, изделия могут быть оцинкованы методом горячего цинкования.

Материал	сталь
Температура эксплуатации, С°	от -40 до +65
Покрытие	прочное порошково-полимерное покрытие, цвет серый (RAL 7040)
Габаритные размеры товара в упаковке, ДхШхВ, мм	20001150300
Гарантийный срок хранения	5 лет
Гарантийный срок эксплуатации	1 год
Высота над кровлей, мм	800
Внутренний диаметр трубостойки ДУ, мм	94
Внешний диаметр трубостойки, мм	102
Вес упакованного товара, кг	32

- мачта трубостойки – 1 шт.
- зажимная пластина – 1 шт.
- шпилька М12х500 – 4 шт.
- гайка М12 – 8 шт.,
- шайба 12 мм – 8 шт.,
- транспортная упаковка;
- паспорт ;
