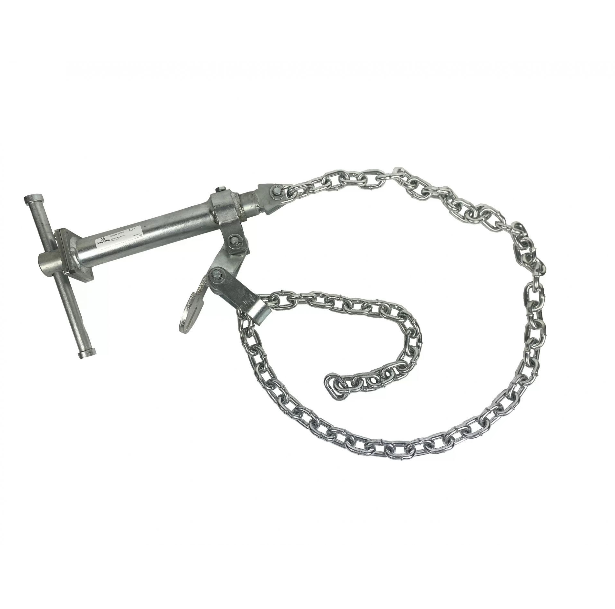

СЦ-1 Стяжка цепная
Стяжка цепная СЦ-1 применяется для временного крепления одной детали деревянной опоры к другой, а также для крепления к стойке опоры приспособлений, например кронштейнов, поворотного устройства, лебёдки и т. п.
Стяжка цепная состоит из цепи, длиной 1,5 метра с диаметром звена 8 мм, и винтового стяжного устройства. Один конец цепи присоединяется к винту стяжного устройства, а второй пропускается в пряжку. Звено цепи вкладывается в язычок пряжки, чем обеспечивается надежное соединение цепи с пряжкой и исключается само-расцепление. Ход гайки по винту составляет 160 мм, что позволяет стягивать детали, отстоящие друг от друга до 80 мм.
Стягивание деталей, находящихся на большом расстоянии, производится при помощи двух цепных стяжек. Вторая стяжка накладывается после установки первой. Цепная стяжка может быть применена для скрепления бревен практически любых встречающихся диаметров. Фиксацию деталей деревянных опор при помощи цепной стяжки может производить 1 человек.
Трущиеся детали стяжки должны регулярно осматриваться, очищаться от пыли и грязи и смазываться. Наружные поверхности стяжки следует периодически окрашивать.
Стяжка может эксплуатироваться как в закрытых помещениях, так и на открытом воздухе при температуре окружающей среды от + 40С, до - 30С
| Рабочая нагрузка, кН |
10 |
| Испытательная нагрузка, кН |
12.5 |
| Ход винта, мм |
160 |
| Длина цепи,мм |
1500 |
| Диаметр звена цепи, мм |
8 |
| Вес упакованного товара, кг |
5.5 |
- цепная стяжка -1 шт,
- цепь – 1 шт,
- паспорт ;
