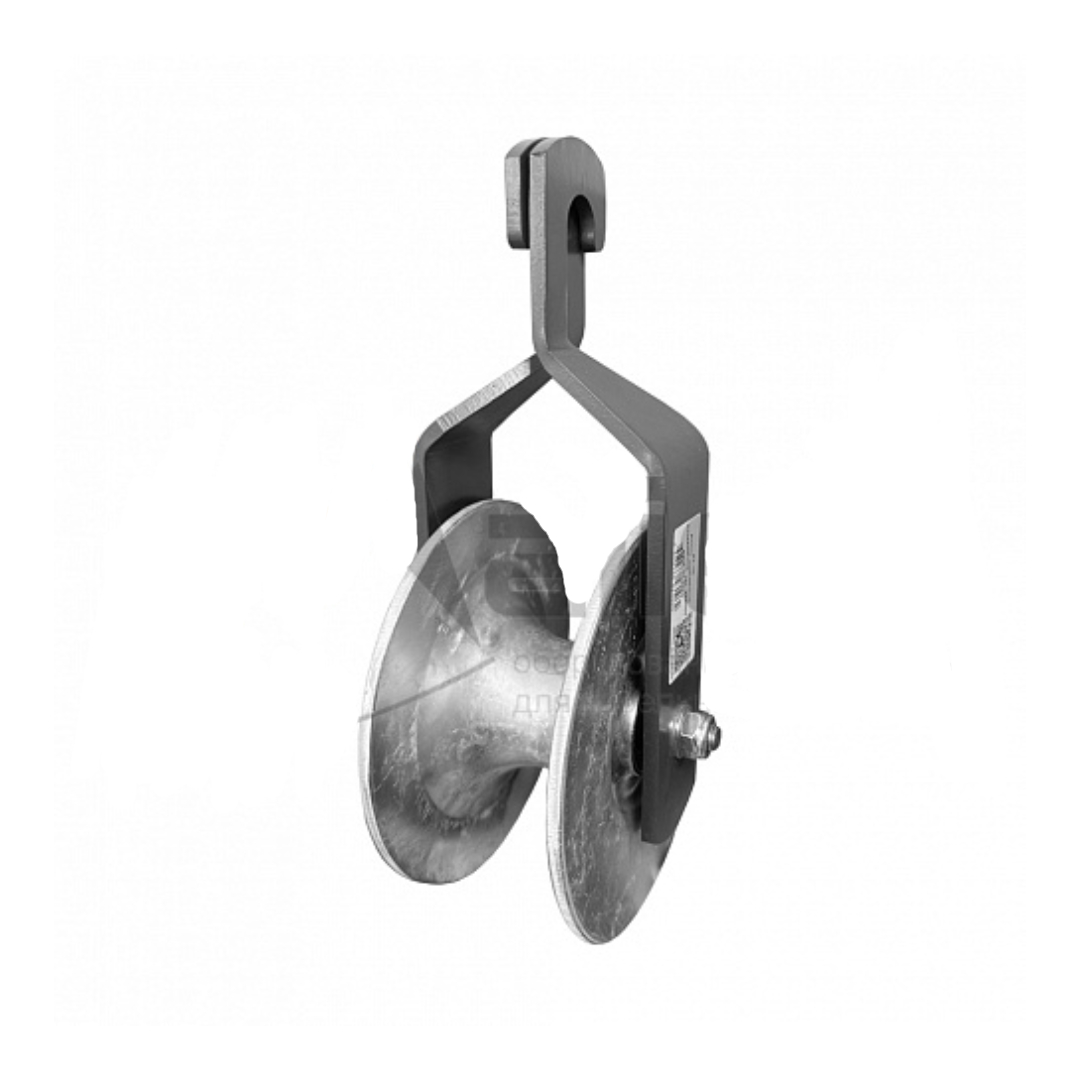

Ролик монтажный раздвижной РТ-1А арт. 8880304 предназначен для протяжки провода СИП или самонесущего оптического кабеля ОКСН при монтаже воздушных кабельных линий.
Диаметр алюминиевой катушки ролика наружный: 160 мм.
Диаметр катушки ролика по ручью: 50 мм.
Максимальный диаметр кабеля, проходящего по ролику: 65 мм.
Рабочая нагрузка на ролик: 400 кг.
Максимальная нагрузка на ролик: 800 кг.
Основание монтажного ролика РТ-1А выполнено из прочной стали, и представляет собой две щеки, между которыми на оси с подшипниками установлен алюминиевый рабочий вал. При совмещении двух подвижных щёк образуется проушина с отверстием, предназначенная для навешивания ролика на крюк или кронштейн.
Катушка ролика РТ изготавливается из алюминиевого сплава методом литья под давлением. Ролик с такой катушкой дороже, чем ролик с катушкой из пластика, но и ресурс изделия выше в несколько раз!
Катушка ролика осажена на двух закрытых подшипниках.
Высокие стенки кабельной катушки надежно удерживают кабель в рабочей области ролика.
Для защиты от коррозии стальная рама подвесного монтажного ролика РТ-1А имеет прочное порошково-полимерное покрытие ярко-синего сигнального цвета (RAL 5005).
Внимание! Существует несколько вариантов установки монтажного ролика на опоре, но, вне зависимости от выбранного способа, установка должна быть выполнена надежно и с запасом прочности! Крюки ролика необходимо располагать на стойкой к перетиранию металлической основе. В связи со слабой стойкостью к перетиранию, не допускается подвешивать ролик за крюки с использованием веревок и канатов!
Для подвески ролика обычно применяются подходящие элементы монтажных траверс на опорах, металлические узлы крепления или кронштейны для кабельной арматуры, а также специальные съемные подвесы с ремнем типа ПРМ-2М.
