РМП 3-100КУ Ролик кабельный подвесной

Подвесной угловой кабельной ролик РМП 3-100КУ арт. 883165 применяется при воздушной прокладке кабеля в тех случаях, когда монтаж кабеля осуществляется с существенным перепадом высоты.

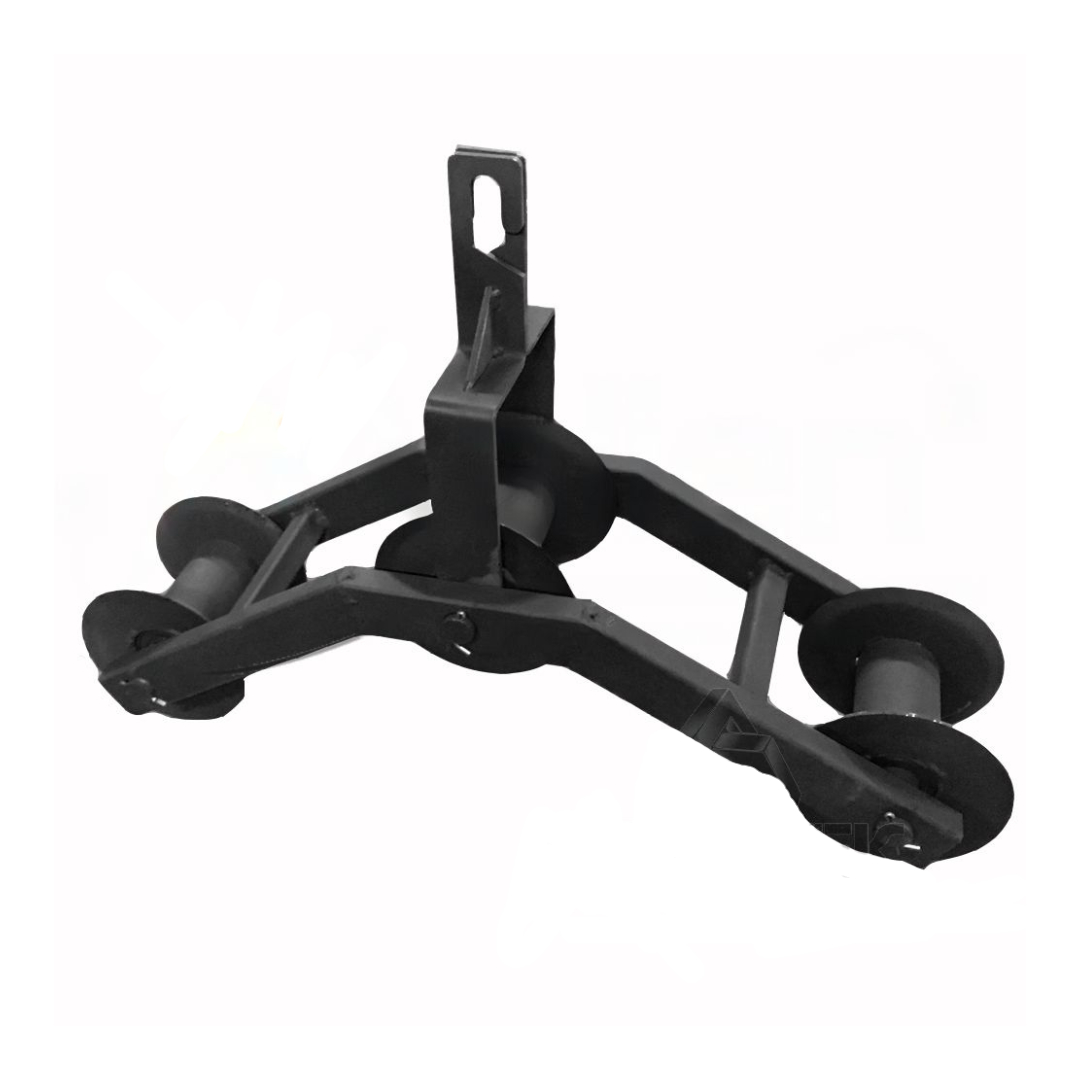

Подвесной угловой ролик состоит из двух шарнирно соединенных рамок, одна из которых, имея в своем составе три катушки на подшипниках, под воздействием нагрузок, самоустанавливается под нужный угол прохождения кабеля. Вторая рамка с крюками является несущей и служит для установки ролика на кронштейнах.

Рабочие валы монтажного ролика изготовлены из толстостенной трубы и установлены на шариковые подшипники.

Для защиты от коррозии рама подвесного монтажного ролика РМП 3-100КУ имеет прочное порошково-полимерное покрытие ярко-синего сигнального цвета (RAL 5005).

Внимание! Существует несколько вариантов установки монтажного ролика на опоре, но, вне зависимости от выбранного способа, установка должна быть выполнена надежно и с запасом прочности! Крюки ролика необходимо располагать на стойкой к перетиранию металлической основе. В связи со слабой стойкостью к перетиранию, не допускается подвешивать ролик за крюки с использованием веревок и канатов!
Для подвески ролика обычно применяются подходящие элементы монтажных траверс на опорах, металлические узлы крепления или кронштейны для кабельной арматуры, а также специальные съемные подвесы с ремнем типа ПРМ-2М.

Максимальный диаметр кабеля, мм 100
Артикул 883165
Материал рамы сталь
Материал катушек сталь
Диаметр катушки наружный, мм 130
Диаметр катушки по ручью, мм 50
Рабочая нагрузка, кН 1.5
Максимальная нагрузка, кН 3
Габаритные размеры, ДхШхВ, мм 680х230х480
Покрытие рамы прочное порошково-полимерное покрытие, цвет сигнальный синий (RAL 5005)
Гарантийный срок хранения 5 лет
Гарантийный срок эксплуатации 1 год
Вес упакованного товара, кг 10

- ролик кабельный подвесной РМП 3-100КУ;
- транспортная упаковка;
- паспорт ;
