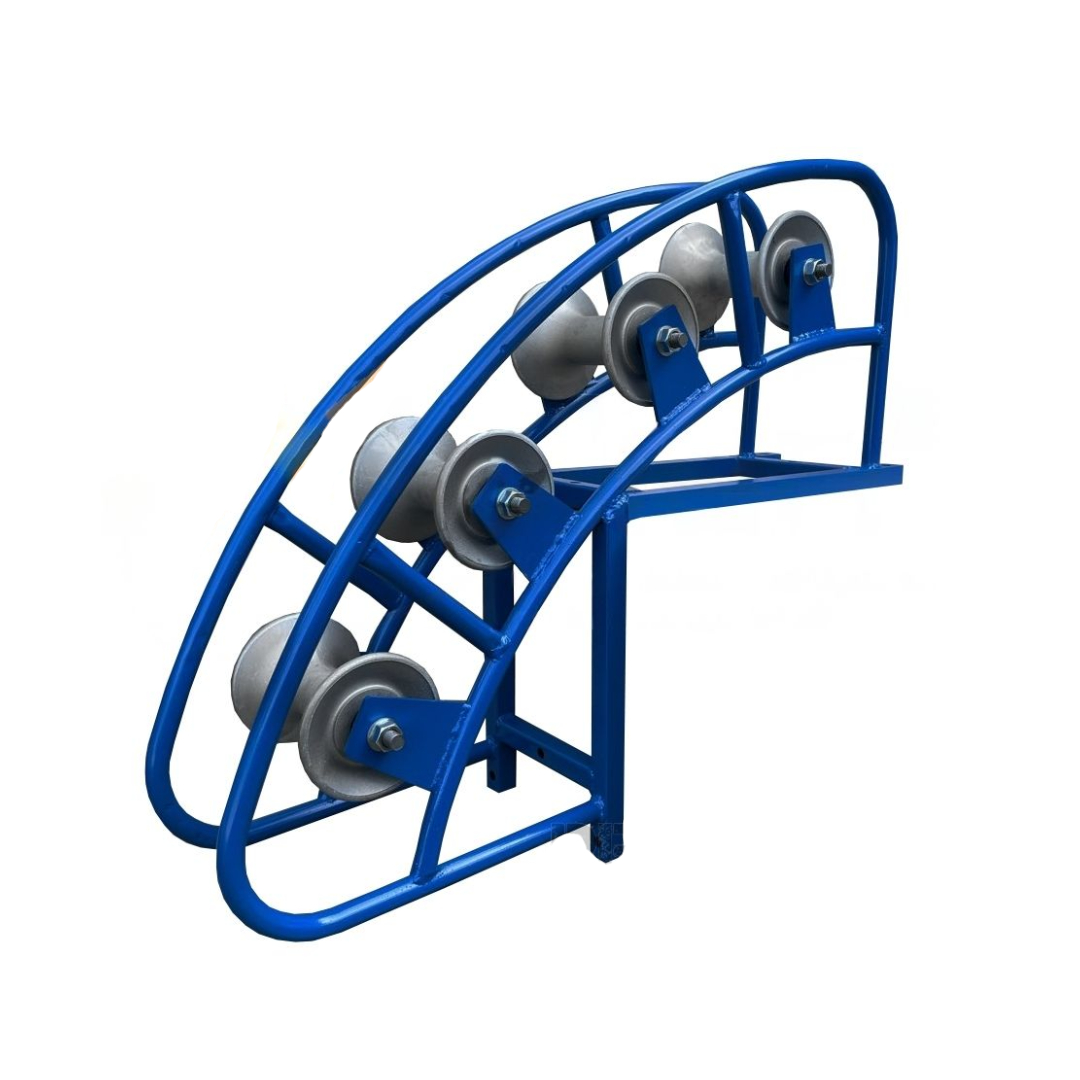

РКУ 4-120А Ролик кабельный угловой направляющий

Ролик кабельный угловой направляющий РКУ 4-120А арт. 883124 применяется для прокладки кабеля максимальным наружным диаметром до 120 мм на углах поворота кабельной трассы, при спуске или вертикальном вводе кабеля в колодцы кабельной канализации. Максимальный диаметр кабеля, проходящего по ролику: 120 мм. Максимальная нагрузка на ролик: 200 кг.

Ролик кабельный угловой направляющий РКУ 4-120А имеет крепкую металлическую трубчатую раму, конструкция которой оснащена технологическими отверстиями диаметром 14 мм для временной фиксации ролика к рабочей поверхности.

Четыре сменных катушки монтажного ролика РКУ 4-120А изготовлены из прочного алюминиевого сплава методом литья под давлением, а их оси - из цельнометаллического круга.
Специальная форма алюминиевой катушки обеспечивает лучшее центрирование кабеля в рабочей области кабельного ролика (по сравнению с прямой стальной катушкой), что задает более устойчивое положение ролика на рабочей поверхности и значительно повышает степень защиты кабельной оболочки от повреждений. Легкое и плавное вращение каждой катушки обеспечивают два закрытых шариковых подшипника.
По мере износа, катушки кабельного ролика при необходимости меняются на новые (см. раздел Принадлежности для кабельных роликов).

Для защиты от коррозии рама углового кабельного ролика имеет прочное порошково-полимерное покрытие ярко-синего сигнального цвета (RAL 5005). Помимо выполнения защитной функции, яркая, несмывающаяся, порошковая окраска изделий улучшает идентификацию монтажных роликов при проведении работ внутри кабельных траншей.

Максимальная нагрузка, кг	200
Материал рамы	сталь
Материал катушек	алюминиевая катушка
Габаритные размеры, ДхШхВ, мм	980х230х550
Угол поворота (°)	45
Покрытие рамы	прочное порошково-полимерное покрытие, цвет синий (RAL 5005)
Гарантийный срок хранения	5 лет
Гарантийный срок эксплуатации	1 год
Радиус изгиба, мм	820
Вес упакованного товара, кг	18.8

- ролик кабельный угловой направляющий РКУ 4-120А ;
- транспортная упаковка;
- паспорт ;
