С-шины РСК и РСКД

С-шины РСК и РСКД используются в качестве несущих конструкций, как сборных, так и самостоятельных для монтажа инженерных систем. Имеют высокую несущую способность. Не требуется сварка за счет использования канальных гаек. Можно вносить изменения в уже смонтированную конструкцию. Удобно монтировать и удобно демонтировать. Толщина 2 мм. Материал: сталь 08пс.

Артикул

Код

Длина, мм

Ширина, мм

Высота, мм

Вес, кг на м/п

РСК-3000

РС3007

3000

41,3

41,3

2,04

РСК-6000

РС3008

6000

РСКД-3000

РС3011

3000

41,3

82,6

4,25

РСКД-6000

РС3012

6000

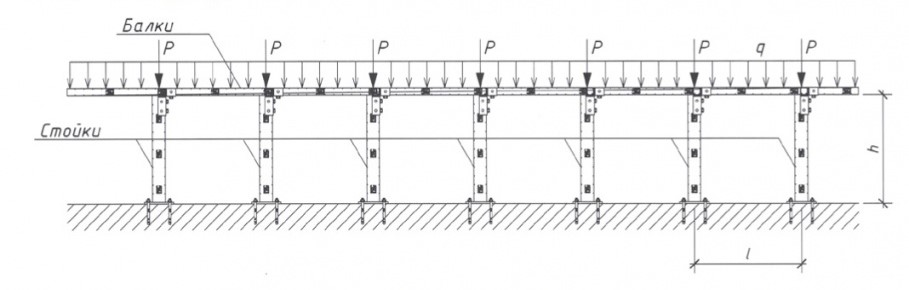

Расчетная схема нагрузок фальшполов

Таблица определения типа С-шины по нагрузке (осевое сжатие) Р, кН

Высота стойки (h), мм

РСК

РСКД

250

39,78

81,4

500

31,68

68,83

750

21,44

51,55

1000

13,97

35,67

1250

9,54

24,99

1500

6,88

18,22



Таблица определения типа С-шины по нагрузке q при продольном изгибе, кН/м2

Шаг стоек (l), мм

РСК

РСКД

300

22,58

66,04

600

5,64

16,52

1200

3,53

10,32



Обвязка по периметру фальшпола по стене не выполняется. При расположении ячейки рамочного каркаса у стены, размером меньше стандартной (600х600), но более 200 мм, необходимо установить дополнительные стойки фальшпола основанием вплотную к стене, при этом С-шина выводится также вплотную к стене. При размере ячейки рамочного каркаса менее 200 мм, дополнительные стойки у стены не ставятся. При необходимости установки панели фальшпола около стены меньшего размера относительно стандартного, панель необходимо обрезать по месту специализированным инструментом с соблюдением необходимых требований техники безопасности.
