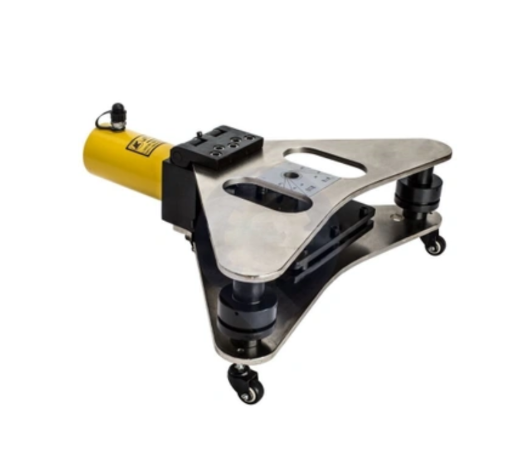

ШГР-125М Шиногиб гидравлический на ребро

Шиногиб гидравлический на ребро ШГР-125М применяется для гибки токоведущих шин в вертикальной и горизонтальной плоскостях с помощью подключаемого насоса (насос не входит в комплект поставки и приобретается отдельно).
Также возможна гибка стальной полосы из низколегированной стали.

Максимальное усилие: 25 тонн.
Максимальная толщина медной/алюминиевой шины: 12 мм.
Максимальная толщина стальной полосы: 8 мм.

Рабочие ролики шиногиба оснащены разметкой с основными углами при вертикальной гибке ("на ребро"). Также имеется разметка углов на верхней откидной раме для горизонтальной гибки ("на плоскость").
В комплект поставки входят 1 унивресальная матрица для гибки на плоскость и 6 матриц для гибки "на ребро":
4х(40-80), 5х(40-80), 8х(40-80), 6х(40-80), 10х(100-125), 12.5х(120-125).

Шиногиб оснащен поворотными колесными опорами, которые позволяют одному оператору легко перемещать станок по цеху.

В качестве силового привода мы рекомендуем использовать любые гидравлические насосы марки с объемом рабочей жидкости не менее 2 литров, а также подходящие насосы других марок с соответствующим уровнем рабочей жидкости, системой БРС 3/8 и давлением до 70 МПа (700бар)

Вес инструмента без упаковки, кг	75
Максимальное усилие, т	25
Максимальная ширина шины, мм	125
Максимальная толщина медной/алюминиевой шины, мм	12
Максимальная толщина стальной полосы, мм	8
Используемое масло	ВМГЗ
Используемые гидравлические насосы	Все гидравлические насосы марки с объемом рабочей жидкости не менее 2л, а также аналогичные насосы других марок с давлением до 70 МПа (700бар)
Габаритные размеры товара в упаковке, ДхШхВ, мм	750х650х270
Присоединительная резьба в штуцере	K 3/8’’ розетка ("мама")
Гарантийный срок хранения	5 лет
Гарантийный срок эксплуатации	1 год
Возврат штока	пружинный
Вес упакованного товара, кг	93

- шиногиб гидравлический ШГР-125М;
- матрица для гибки на плоскость;
- матрицы для гибки "на ребро" 6 штук: 4х(40-80), 5х(40-80), 8х(40-80), 6х(40-80), 10х(100-125), 12.5х(120-125);
- 2 шпильки с диаметрами 10 и 18 мм;
- деревянный ящик для транспортировки;
- паспорт ;
