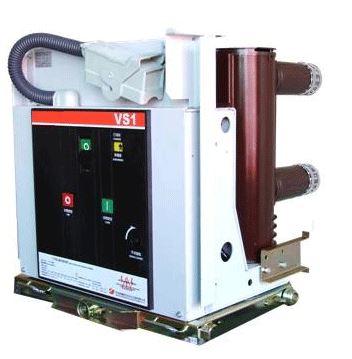

Автоматический вакуумный выключатель VS1-12
Автоматический вакуумный выключатель с пружинно-моторным приводом VS1-12 предназначен для коммутации переменного трехфазного тока частотой 50 Гц с изолированной или заземленной через дугогасительный реактор нейтралью с номинальным напряжением до 10 кВ.
Выключатель VS1-12 используется для управления и защиты электротехнического оборудования на промышленных предприятиях, распределительных и трансформаторных подстанциях.
Выключатель VS1-12 может быть выполнен в стационарном (для ячеек КСО) либо в выкатном (для ячеек КРУ, КРУНН) исполнении.

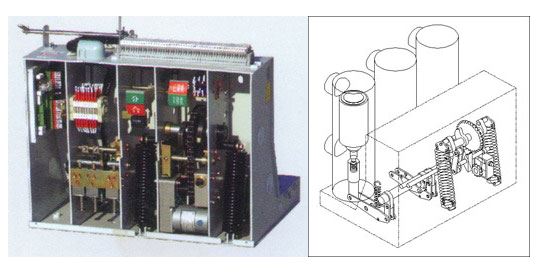

Выключатель VS1-12 обладает высоким коммутационным ресурсом и повышенной надежностью механизма.

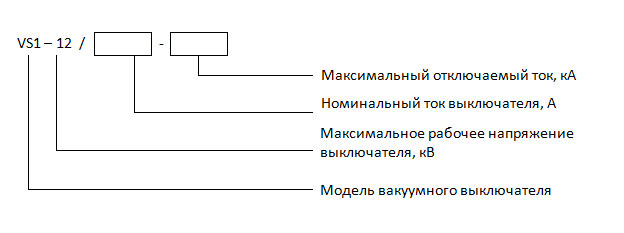

Структура условного обозначения
Условия окружающей среды
- Диапазон рабочих температур: от -30°С до +40°С.
- Высота над уровнем моря: не более 1000 м.
- Относительная влажность воздуха при +21°С не более 85%.
- Окружающая среда невзрывоопасная, атмосфера типа II (промышленная), со¬держание коррозионно-активных агентов по ГОСТ 15150, запыленность окружающего воздуха до 10 мг/м3, значение механических факторов внешней среды должны соответствовать группе М6 по ГОСТ 17516-72.
Технические характеристики
Наименование Единицы измерения Величина
| Максимальное рабочее напряжение |
кВ |
12 |
| Испытательное кратковременное напряжение |
Одноминутное, промышленной частоты |
42 |
| Одноминутное, промышленной частоты |
75 |
| Рабочая частота |
Гц |
50 |
| Номинальный ток |
А |
630, 1250, 1600, 2000, 2500, 3150, 4000 |
| Номинальный ток отключения |
кА |
20, 25, 31.5, 40 |
| Ток термической стойкости, в течение 3с |
20, 25, 31.5, 40 |
| Ток электродинамической стойкости |
50, 63, 80, 100 |
| Испытательное одноминутное напряжение промышленной частоты для вторичных цепей выключателя |
кВ |
2 |
| Питание цепей катушек включения/отключения |
В |
AC 110, AC 220, DC 110, DC220 |
| Питание цепей электродвигателя заводки |
В |
AC 110, AC 220, DC 110, DC220 |
| Номинальное число отключений тока короткого замыкания |
циклов |
50 |
| Номинальный порядок операции |
|
О – 0,3 сек. – ВО -180 сек. – ВО |
| Механический ресурс |
циклов |
20000 |
Габаритные и установочные размеры

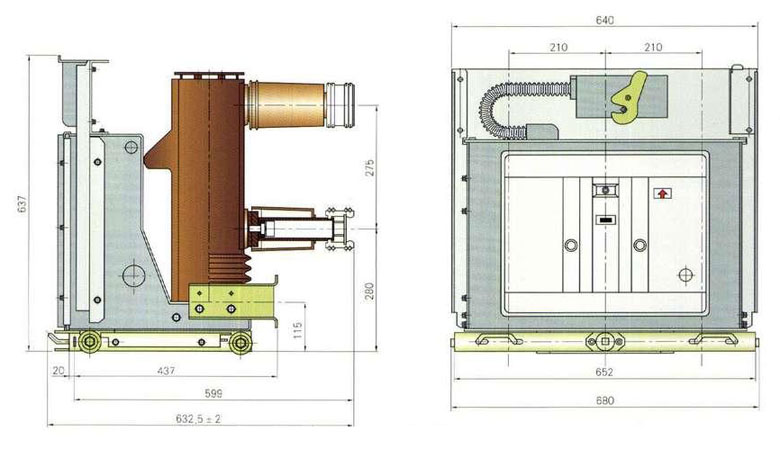

VS1-12/ (630..1600) – (20..40) Выкатное исполнение

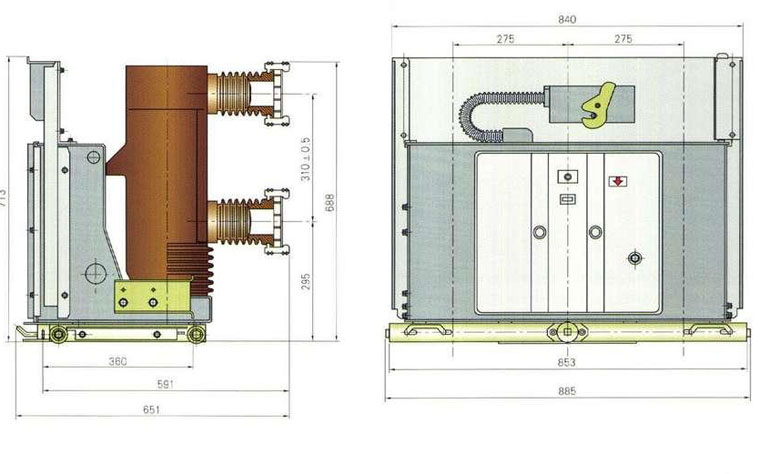

VS1-12/ (1600..3150) – (20..40) Выкатное исполнение

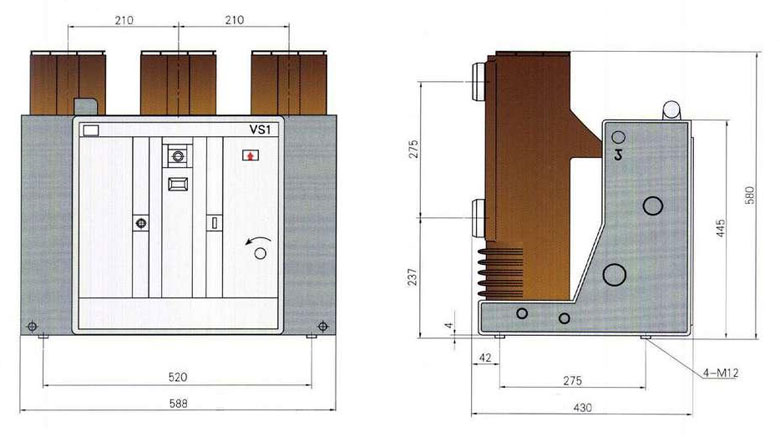

VS1-12/ (630..1600) – (20..40) Стационарное исполнение

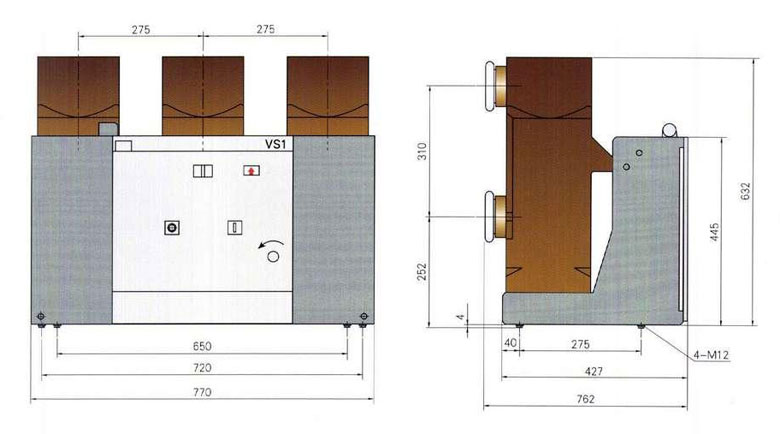

VS1-12/ (1600..3150) – (20..40) Стационарное исполнение
