Выключатель автоматический ВА-67

Автоматические выключатели ВА-67 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыка¬ниях, перегрузках, не допустимых снижениях напряжения, а также для оперативных включений и отключений электрических цепей. Выключатели рассчитаны для эксплуатации в электроустановках с номинальным напряжением до 660В переменного тока частоты 50 и 60 Гц и номинальным током до 3200А. Выпускаются в стационарном и выдвижном исполнении и оснащаются механизмом механической блокировки.

Автоматические выключатели оснащены высокоточными программируемыми блоками управления с электронными расцепителями.

Выключатели соответствуют ГОСТ 50030.2-99

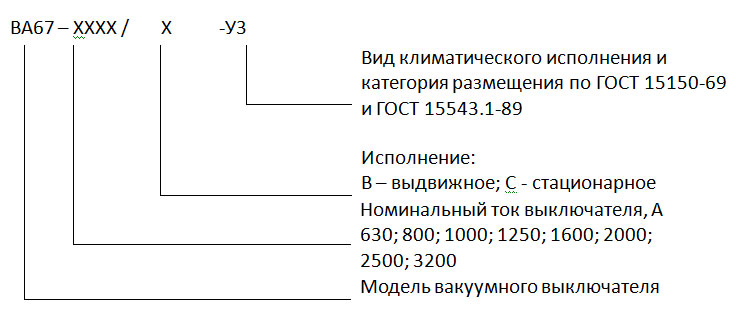

Структура условного обозначения

Технические характеристики

Типоисполнениедо 1600 Асвыше 1600 А

Номинальный предельный отключаемый ток короткого замыкания Icu, (кА)	380В	80	100
Номинальный рабочий отключаемый ток короткого замыкания Ics, (кА)	380В	50	80
Номинальная включающая способность в условиях короткого замыкания Icm,(кА)	380В	176	220
Номинальный кратковременно выдерживаемый ток Icw (кА) 1сек.		50	65
Номинальные токи максимальных электронных расцепителей тока (In), A		630А, 800А, 1000А, 1250А, 1600А	2000А, 2500А, 3200А
Номинальное рабочее напряжение (Ue), В		380	380
Номинальная частота, Гц		50	50
Номинальное напряжение изоляции Ui (В)		1000	1000
Время отключения		23-32 мс	23-32 мс
Блок управления		да	да
Ресурс, количество циклов ВО	Число циклов оперирования, соответствующих номинальному рабочему току	500	500
Ресурс, количество циклов ВО	Механический ресурс	10000	10000
Габаритные размеры, мм	Выдвижное исполнение	439х375х421	439х435х421
Габаритные размеры, мм	Стационарное исполнение	402х366х290	402х426х290
Максимальная	Выдвижное исполнение	90	120
Максимальная	Стационарное исполнение	48	55

Габаритные и установочные размеры

В выкатном исполнении на токи до 1600 А

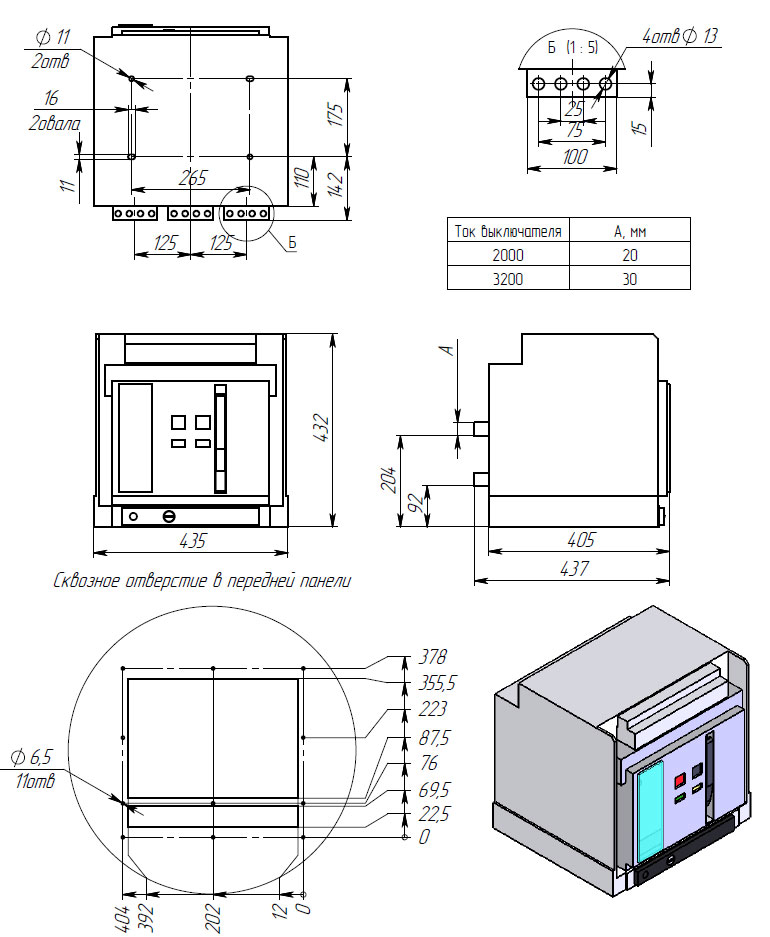

В выкатном исполнении на токи до 3200 А

В стационарном исполнении на токи до 1600 А

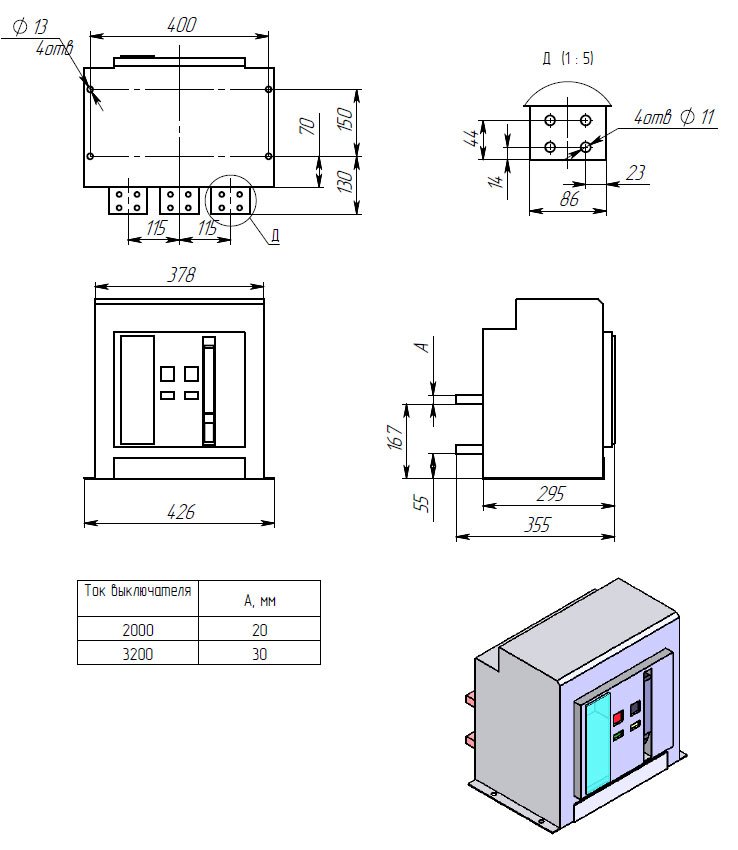

В стационарном исполнении на токи до 3200 А
