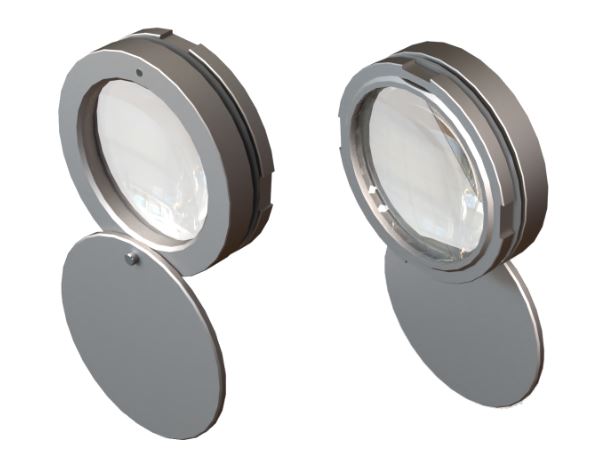

Инфракрасное стекло для температурного контроля

Инфракрасное стекло для температурного контроля - это вид оптического стекла, которое способно пропускать инфракрасный, ультрафиолетовый и видимый свет. Оно устанавливается на наружные фасады шкафов и, в основном, используется для измерения температуры различных внутренних элементов распределительных устройств среднего и высокого напряжения. Установка инфракрасного окна позволяет использовать инфракрасный тепловизор, который широко используются в энергосистемах для определения температуры шин, шинных соединений, кабельных муфт и т.д. во время технического обслуживания, без открытия дверей и частичной разборки распредустройств. Использование инфракрасного стекла обеспечивает безопасность персонала при проведении температурных измерений, позволяет своевременно и эффективно обнаруживать скрытую опасность и позволяет предотвратить возникновение аварий.

Технические характеристики

Наименование параметра	Значение
Пропускаемый диапазон длин волн	0,15-14 мкм
Диапазон измеряемых температур	до 500 °С
Коэф. пропускания лучей диапазона	более 93%
Класс защиты	IP67

Модель	Диаметр линзы, С, мм	Диаметр визуального контроля, В, мм	Диаметр внешнего фланца, А, мм	Диаметр установочного отверстия, D, мм
ИСКТ-60A	60	55	84	70
ИСКТ-75A	75	70	99	85
ИСКТ-80A	80	75	104	90
ИСКТ-100A	100	95	124	110

Конструкция

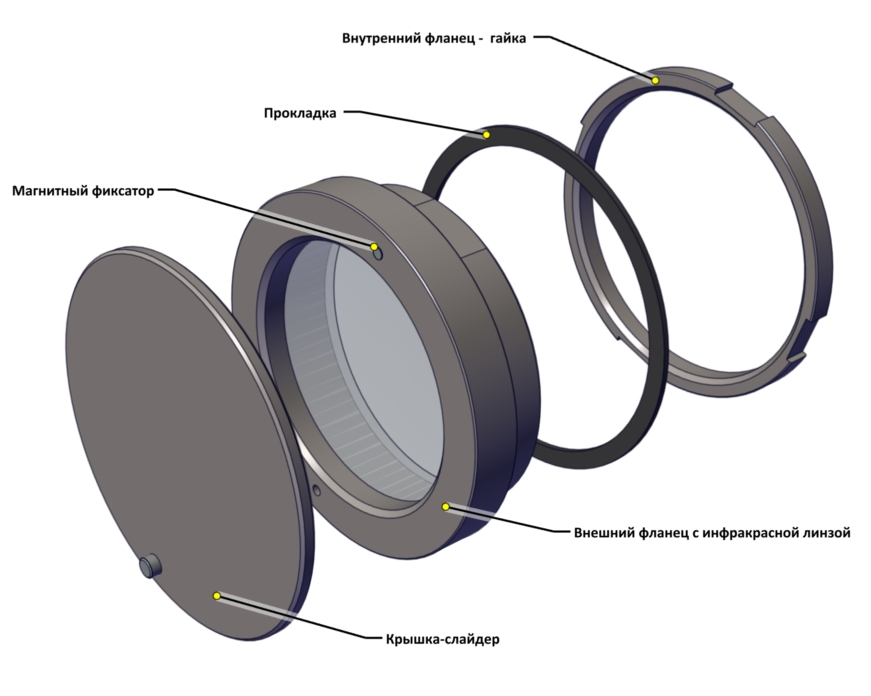

Инфракрасное стекло состоит из металлического внешнего фланца со встроенной в него линзой, уплотнительной прокладки и внутреннего фланца-гайки. Соединение внутреннего и внешнего фланца осуществляется с помощью резьбы. Использование уплотнительной прокладки из резины обеспечивает класс защиты IP67. Внешний фланец оборудован сдвижной слайдер-крышкой с магнитным фиксатором. Крышка надежно защищает стекло от грязи и механических повреждений.

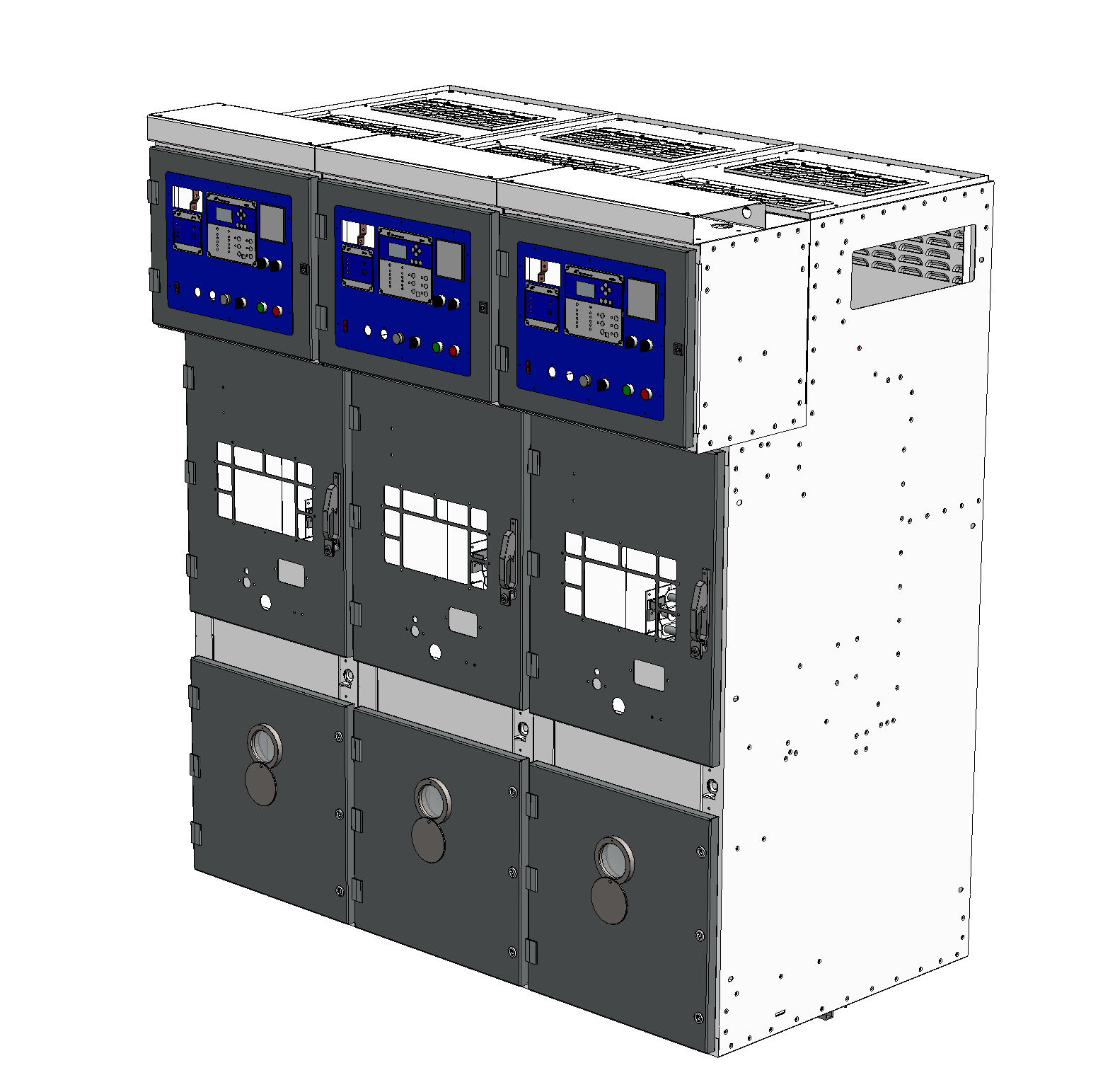

Применение

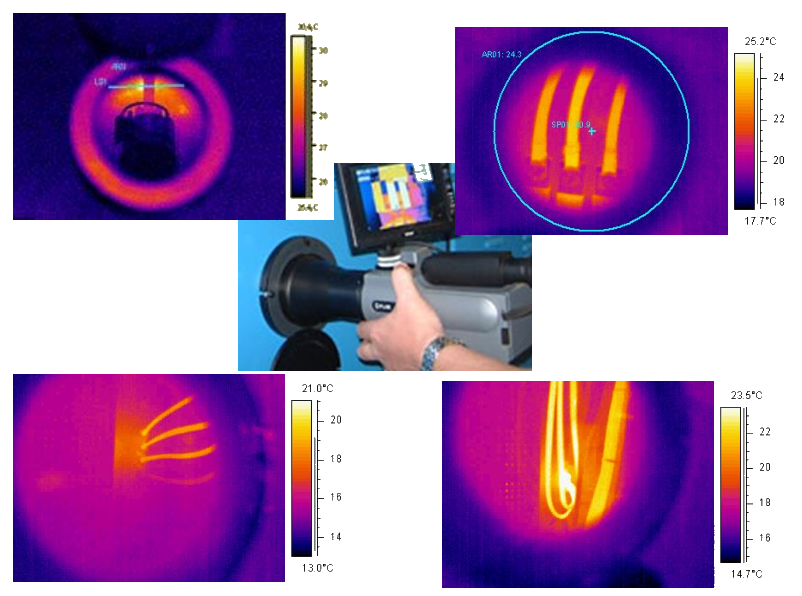

Пример использования
