Система контроля температуры в РУ с беспроводными датчиками БСКТ

Система контроля температуры БСКТ разработана для непрерывного измерения температуры токопроводящих элементов, контактных систем и других элементов закрытых распределительных устройств в диапазоне напряжений 0,4-35 кВ.

Комплект БСКТ состоит из терминала (1 шт), приемника сигнала (1 шт) и беспроводных датчиков (от 3 до 60 шт). Датчик температуры устанавливается непосредственно на токопроводящий элемент или в любую точку, в которой требуется контроль температуры, соединяется с приемником посредством беспроводного радиосигнала. Приемник сигнала, в свою очередь, устанавливается на терминале и комплектуется выносной антенной для увеличения радиуса действия. Помимо индикации температуры, при превышении заданной температуры и перегреве контролируемой точки терминал, посредством двух дискретных выходов выдает сигнал, который можно использовать в системах РЗиА. В системе БСКТ возможно использование трёх типов беспроводных датчиков, серий 100, 200 и 400.

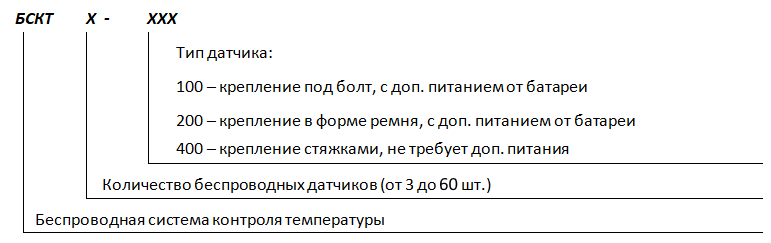

Структура условного обозначения

Технические характеристики терминала и приемника

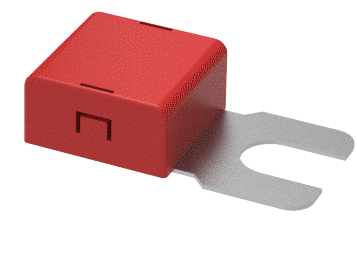

Беспроводные датчики 100 серии

Датчики серии 100 предназначены для установки под болт на шину или кабель в любой точке распредустройства, требуют дополнительного питания от батареи. Срок службы батареи более 5 лет.

Радиус действия датчика до 150м (на открытой местности).

Беспроводные датчики 200 серии

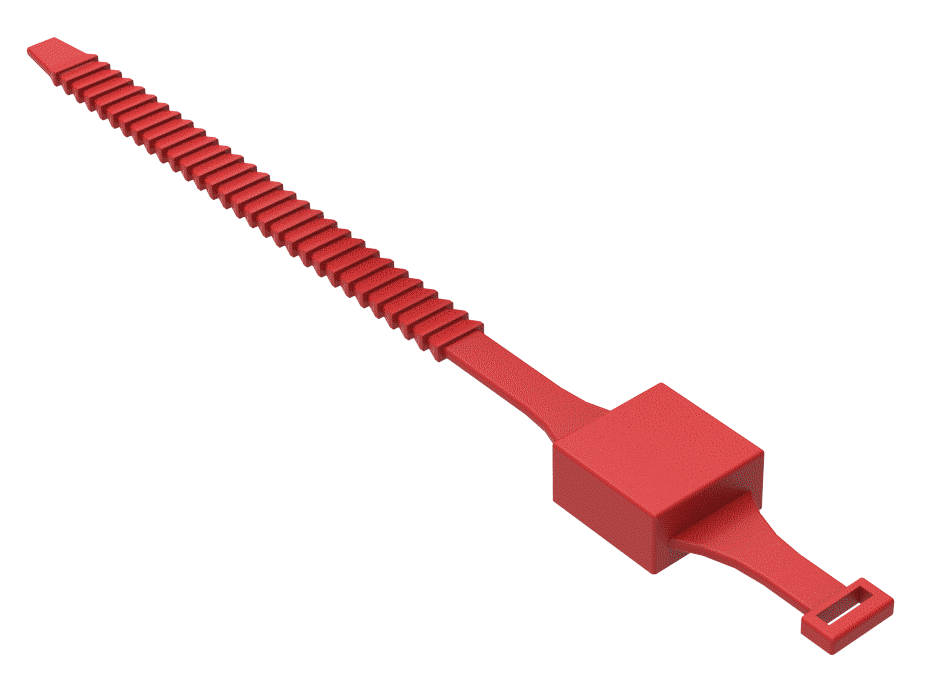

Датчики серии 200 выполнены в форме силиконового хомута, предназначены для установки на шину, кабель, втычной контакт выключателя. требуют дополнительного питания от батареи. Срок службы батареи более 5 лет.

Радиус действия датчика до 150м (на открытой местности).

Технические характеристики беспроводных датчиков 100 и 200 серий

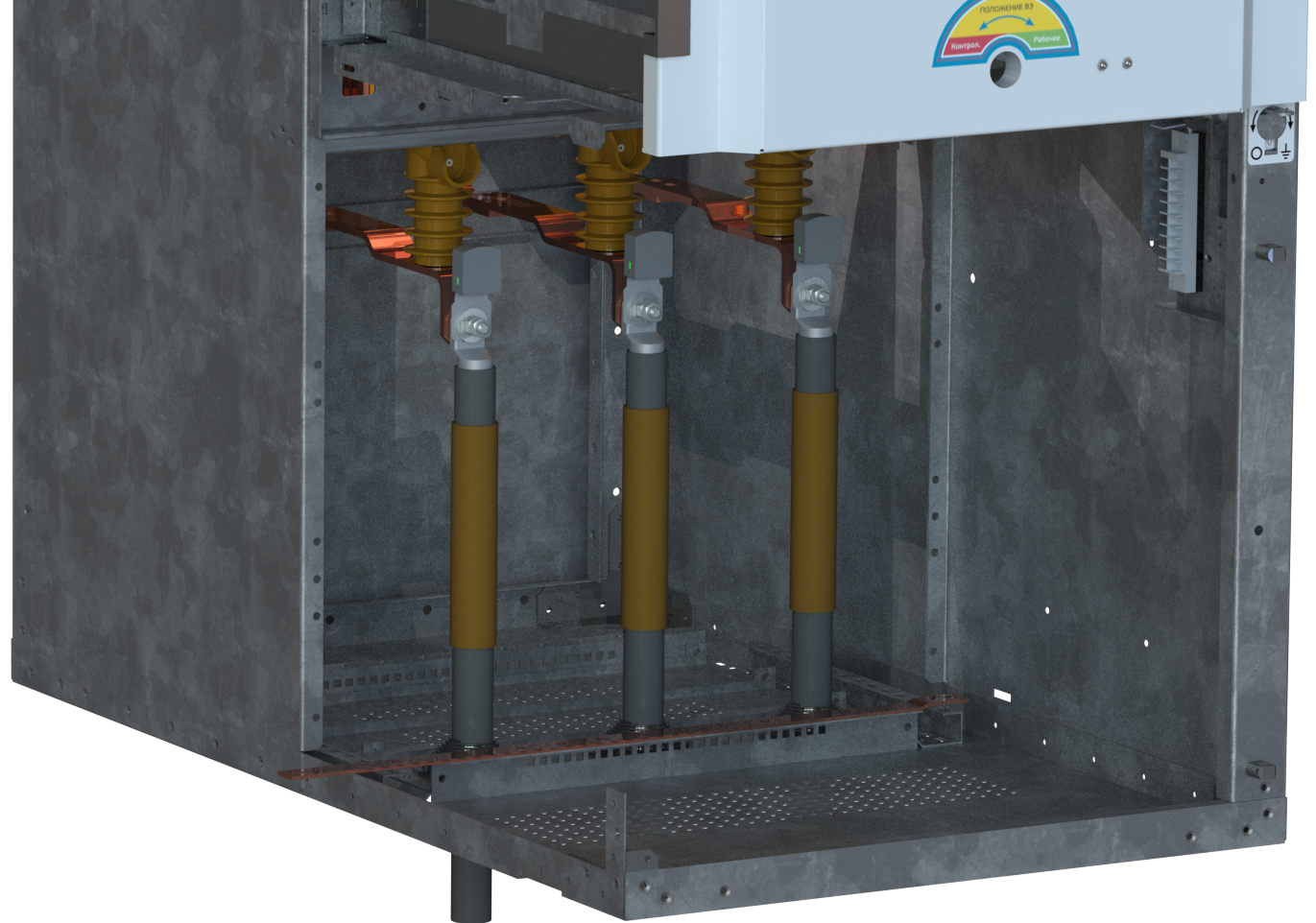

 Применение: измерение температуры контактных соединений в РУ низкого, среднего и высокого напряжения в пределах одного шкафа.

Беспроводные датчики 400 серии

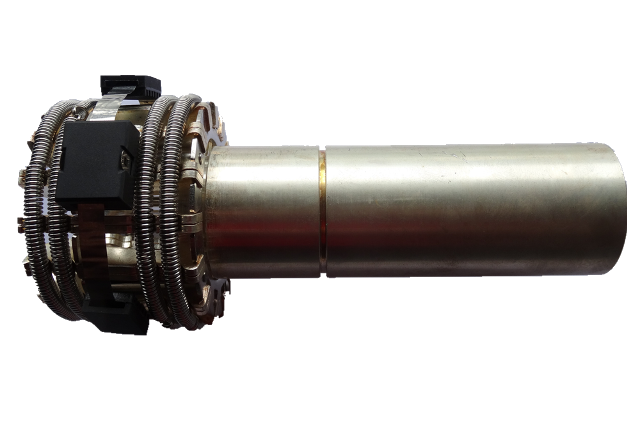

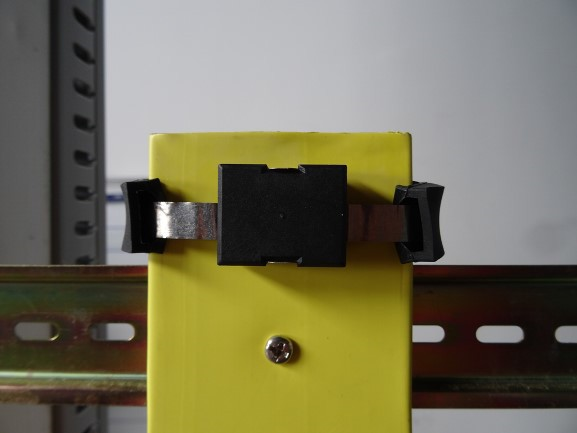

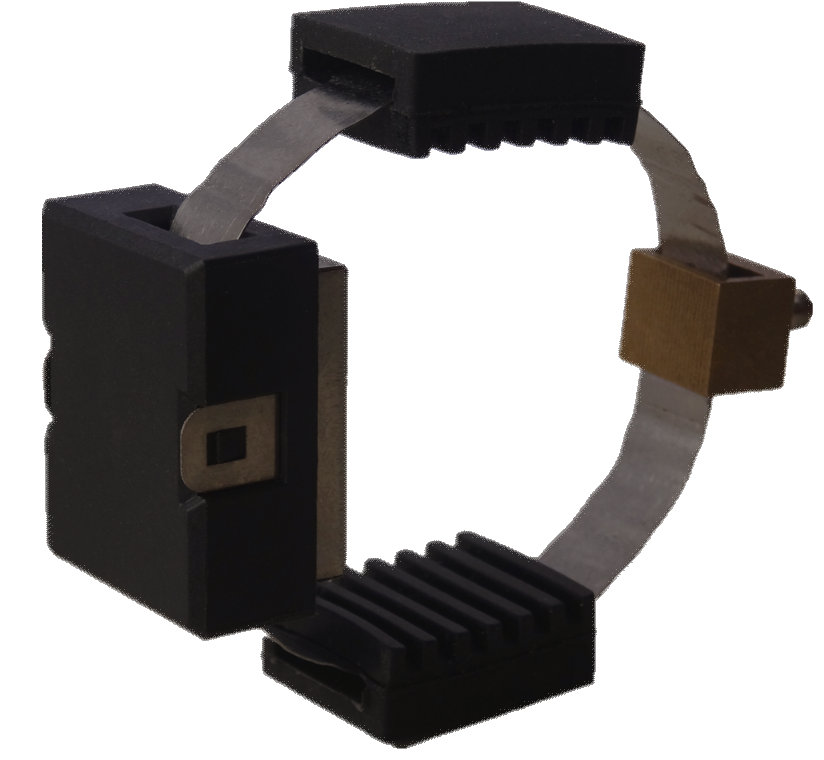

Датчики серии 400  предназначены для установки на контактные трубы выключателей, шины, кабели, крепятся с помощью специального проводящего металлического хомута и натяжителя.

Хомут, упоры и натяжитель входят в комплект поставки датчика.

Датчики не требуют дополнительного питания.

Радиус действия датчика до 150м (на открытой местности).

Технические характеристики беспроводных датчиков  400 серий

 Применение: измерение температуры контактных соединений в РУ низкого, среднего и высокого напряжения в пределах нескольких шкафов РУ.

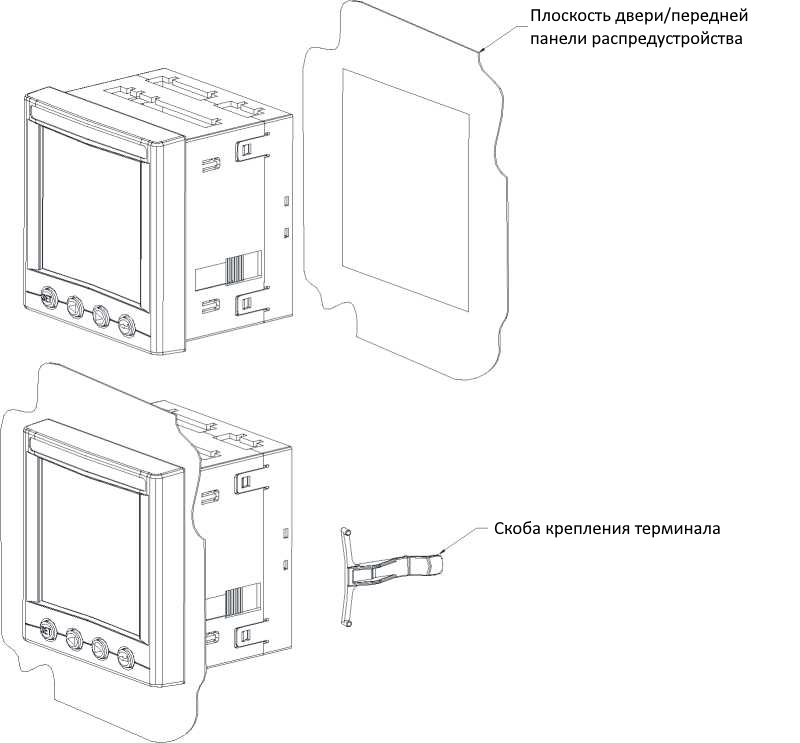

 Установка терминала

 Терминал имеет встраиваемый метод установки в переднюю панель или дверь РУ или выносного шкафа.

 Размер паза в двери/передней панели РУ для установки терминала – 92х92 мм.

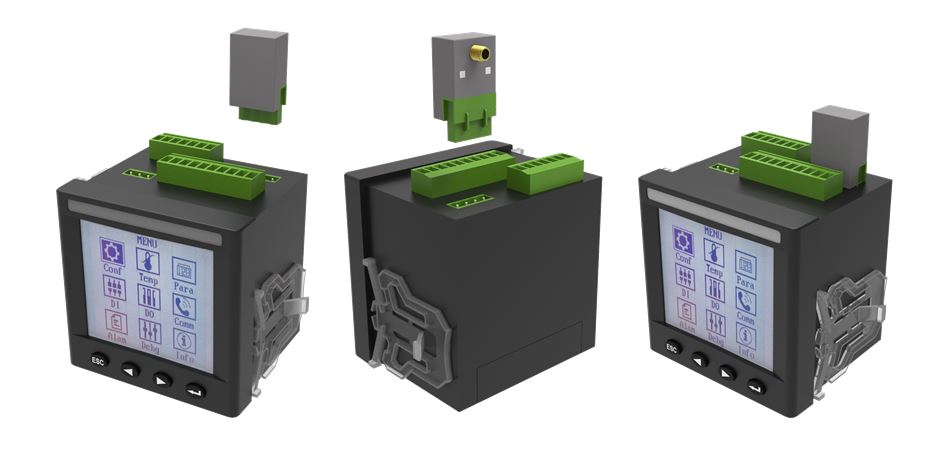

Установка приемника сигнала

Приемник сигнала подключается непосредственно к терминалу после установки последнего на двери распределительного устройства. Для подключения приемника на верхней панели терминала имеется 4-х пиновый разъем.
