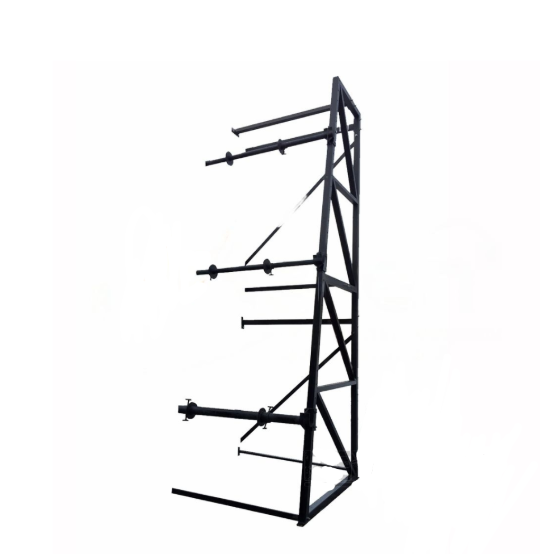

СББ 3,5-3д Стеллаж для кабельных барабанов

Дополнительный пролет для стеллажа СББ 3,5-3д представляет собой такую же конструкцию как и основной СББ 3,5-3, но без боковой стенки, имеет ту же компактную сборную конструкцию для хранения и размотки барабанов с кабелем, канатом или тросом.

Высота кабельного стеллажа 3,5 метра, общая нагрузка на 1 пролет - до 3000 кг.

Кабельные барабаны устанавливаются на данный стеллаж в два или три яруса, в зависимости от размеров барабанов, при этом масса одного барабана не должна превышать 1000 кг, а диаметр щеки барабана - 1800 мм.
Расположение барабанов на кабельном стеллаже может изменяться путем перестановки держателей осей в зависимости от размеров устанавливаемых барабанов.

Конструкция кабельного стеллажа предполагает его установку как вдоль стен, так и по центру помещения.

При установке обязательно крепится анкерными болтами к полу.
Монтаж дополнительных секций к основному стеллажу выполняется за счет стяжных болтовых креплений, которые идут в комплекте с дополнительными секциями.

Кабельные стеллажи поставляются в разобранном виде, монтаж и демонтаж очень просты, интуитивно понятны и занимают совсем немного времени. Инструкция по сборке прилагается.

Диаметр барабанов, мм	800....1800
Количество осей в комплекте	3
Габаритные размеры, ДхШхВ, мм	1750х1300х3520
Размеры осей, мм	1250/48
Способ установки барабана	кран-балка, погрузчик, тельфер
Максимальная ширина барабанов, мм	1100
Количество ярусов, шт	3
Число устанавливаемых барабанов, шт	3
Грузоподъемность одного пролета, кг	3000
Шаг перестановки ложементов, мм	110
Гарантийный срок хранения	5 лет
Гарантийный срок эксплуатации	1 год
Вес упакованного товара, кг	220

- дополнительный стеллаж для кабельных барабанов СББ 3,5-3д - 1 шт;
- цельнометаллическая ось 1250/48 мм с поджимными башмаками -3 шт;
- инструкция по сборке и паспорт - 1 шт ;
