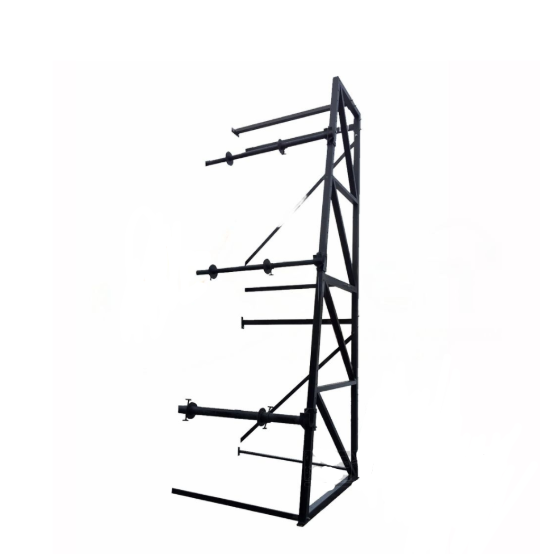

СББ 4,7-6д Стеллаж для кабельных барабанов

Стеллаж для кабельных барабанов СББ 4,7-6д (дополнительный пролет) представляет собой компактную сборную конструкцию как и основной стеллаж СББ 4,7-6, но без боковой стенки и используется для хранения и размотки барабанов с кабелем, канатом или тросом.

Высота кабельного стеллажа 4.7 метра, общая нагрузка на 1 пролет - до 6000 кг.

Кабельные барабаны устанавливаются на данный стеллаж в три или четыре яруса, в зависимости от размеров барабанов, при этом масса одного барабана не должна превышать:

на 1, 2 и 3 ярусе - барабаны массой до 2000 кг/шт,
на 4 ярусе - барабан массой до 1000 кг

Максимальный диаметр устанавливаемых барабанов - 1800 мм.

Расположение барабанов на кабельном стеллаже может изменяться путем перестановки держателей осей (ложементов) в зависимости от размеров устанавливаемых барабанов.

Конструкция кабельного стеллажа предполагает его установку как вдоль стен, так и по центру помещения.

Монтаж дополнительных секций к основному стеллажу выполняется за счет стяжных болтовых креплений, которые идут в комплекте с дополнительными секциями.

Кабельные стеллажи поставляются в разобранном виде, монтаж и демонтаж очень просты, интуитивно понятны и занимают совсем немного времени. Инструкция по сборке прилагается.

Диаметр барабанов, мм	800...1800
Количество осей в комплекте	4
Габаритные размеры, ДхШхВ, мм	1600х1500х4700
Размеры осей, мм	Для 1, 2, 3 яруса: оси с размерами 1440/63 мм - 3 шт.; для 4 яруса: ось с размерами 1440/48 мм - 1 шт,
Способ установки барабана	кран-балка, погрузчик, тельфер
Максимальная ширина барабанов, мм	1100
Количество ярусов, шт	4
Число устанавливаемых барабанов, шт	до 4
Грузоподъемность одного пролета, кг	6000
Шаг перестановки ложементов, мм	150
Максимальная масса барабана на 1-3 ярусе, кг	2000
Максимальная масса барабана на 4 (верхнем) ярусе, кг	1000
Вес упакованного товара, кг	275

- стеллаж для кабельных барабанов СББ 4,7-6д (дополнительный пролет) - 1 шт;
- стальная ось 1440/63 мм с поджимными башмаками - 3 шт;
- стальная ось 1440/48 мм с поджимными башмаками - 1 шт;
- инструкция по сборке и паспорт - 1 шт ;
